128
AoIP e MADI
64 canali Dante o RAVENNA/AES67 affiancano 64 canali MADI su BNC. L’ingresso MADI dispone anche di una copia re-driven per la distribuzione del segnale.

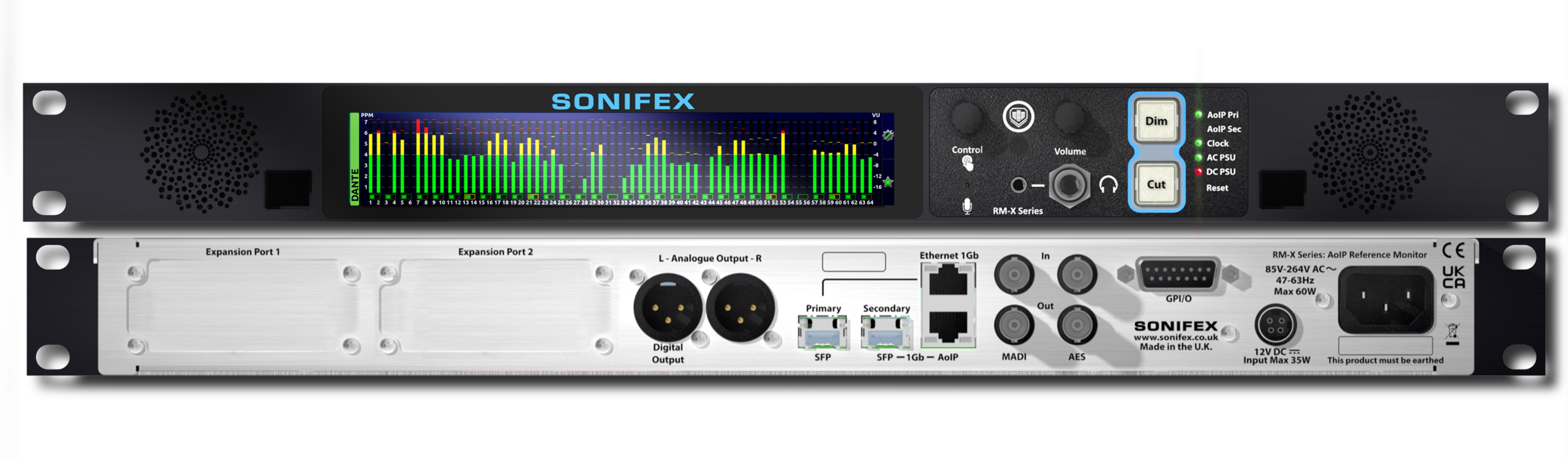

RM-X-64 AoIP Reference Monitor
Monitoraggio AoIP, MADI e SDI in un’unica unità 1U.
Sonifex RM-X-64 riunisce 64 canali Dante oppure RAVENNA/AES67, 64 canali MADI e due slot di espansione per sorgenti analogiche, AES3 o 12G-SDI. Touchscreen da 6,6”, altoparlanti integrati, talkback, Web GUI, Ember+ e ridondanza completa supportano il monitoraggio operativo in OB van, MCR e sale controllo.
128
canali AoIP e MADI disponibili di serie
256
canali monitorabili con doppia espansione SDI
6,6”
touchscreen a colori per selezione e metering
2 slot
analogico, AES3 o 12G-SDI in qualsiasi combinazione
Dante + MADI
Monitoraggio multi-sorgente
64 canali AoIP e 64 canali MADI sempre disponibili.
Il monitor integra il routing delle sorgenti di rete e MADI con metering multicanale, selezione tramite touchscreen o encoder, ascolto sugli altoparlanti frontali, cuffie e uscita linea analogica o AES3.
▦
Metering configurabile
Visualizzazione fino a 64 canali per sorgente, scale PPM BBC, EBU, DIN e Nordic, phase metering e gruppi personalizzati distribuiti su un massimo di 26 pagine.
EQ
Controllo dell’ascolto
Equalizzatore parametrico a 5 bande con shelf, equalizzatore grafico a 15 bande, filtri passa-alto e passa-basso, DIM e CUT configurabili sulle diverse uscite.
TB
Talkback in rete
Il microfono frontale può essere instradato sulla rete AoIP e controllato dall’unità, dalla Web GUI o tramite Ember+, insieme alle funzioni GPIO e relay.
Espansione degli ingressi
Due slot configurabili per analogico, AES3 e 12G-SDI.
I moduli possono essere installati in qualsiasi combinazione e sono disponibili sia preinstallati sia come retrofit. Il configuratore mostra il numero complessivo di canali accessibili al monitor.
Configura RM-X-64
La dotazione standard comprende 64 canali AoIP e 64 MADI. Aggiungi un modulo a ciascuno slot per integrare le sorgenti richieste dal sistema.
128
canali complessivi
Expansion Slot 1
Non installato
Expansion Slot 2
Non installato
64 AoIPDante receive
64 MADIAES10 su BNC con loop-through
RM-X-64-DNT
Touchscreen · routing · monitor mix
1U reference monitor
Slot 1Disponibile per l’espansione
Slot 2Disponibile per l’espansione
RM-X-64
Dante oppure RAVENNA/AES67.
Le due versioni condividono monitoraggio MADI, doppio slot di espansione, altoparlanti e cuffie, uscite linea, touchscreen, controllo remoto e ridondanza di alimentazione e rete.
Moduli opzionali
Sorgenti analogiche, AES3 e SDI nel routing interno.
Ogni modulo viene integrato nella matrice interna e gestito tramite la Web GUI del monitor. La configurazione può essere richiesta in fase d’ordine oppure aggiunta successivamente.
Touchscreen e controllo
Selezione rapida, metering dettagliato e gruppi personalizzati.
Lo schermo a colori da 6,6” visualizza fino a 64 canali per sorgente. Swipe ed encoder consentono di cambiare sorgente, selezionare i singoli canali, creare il monitor mix e richiamare i gruppi salvati.
✓
Fino a 26 pagine di gruppiGruppi di metering nominabili e accessibili rapidamente dal menu Favourites.
✓
Scale e ballistiche broadcastPPM BBC, EBU, DIN e Nordic, VU, AES PPM e risposte quasi-peak configurabili.
✓
Controllo locale e remotoTouchscreen, encoder frontali, Web GUI, Ember+, 10 GPIO configurabili e relay SPDT.
Dante · Main Sources
Connettività e continuità operativa
Rete, fibra e alimentazione con percorsi ridondanti.
Le connessioni di rete e alimentazione possono essere organizzate con percorsi separati e commutazione automatica, mentre le interfacce di controllo permettono l’integrazione con sistemi esterni.
Dual Ethernet
Due porte RJ45 configurabili in modalità switched o redundant per la connessione alla rete AoIP.
Dual SFP
Due slot SFP offrono interfacce di rete alternative e supportano collegamenti su fibra.
AC + 12 V DC
Doppio ingresso di alimentazione con commutazione automatica tra rete elettrica e sorgente DC.
Web GUI, Ember+ e GPIO
Controllo remoto, 10 GPIO configurabili e contatto relay privo di tensione per funzioni integrate.
Impieghi
Monitoraggio centralizzato per produzione e messa in onda.
La combinazione di sorgenti AoIP, MADI e opzionali concentra ascolto, metering e controllo in una singola posizione operativa.
OB van
Monitoraggio ad alta densità in una sola unità rack per produzioni mobili con spazi tecnici limitati.
Master Control Room
Verifica dei segnali in ingresso e uscita, controllo qualità, playout e monitoraggio di conformità.
Sale controllo
Ascolto delle sorgenti di rete, MADI, analogiche, AES3 e SDI da un punto di selezione condiviso.
Produzione distribuita
Accesso tramite Web GUI e controllo Ember+ per sistemi con apparati e operatori distribuiti.
Configura il tuo sistema di monitoraggio RM-X-64.
Scegli la versione Dante o RAVENNA/AES67 e combina i moduli analogici, AES3 e 12G-SDI in base alle sorgenti da monitorare.
