8
8 ingressi Mic/Line
Connettori XLR Neutrik bilanciati per sorgenti microfoniche o line-level, con indicatori dedicati per phantom power.
AVN-M8R Dante Interface
8 ingressi Mic/Line verso una rete Dante/AES67.
AVN-M8R è l’interfaccia Sonifex 1U per portare fino a 8 sorgenti microfoniche o line-level bilanciate direttamente sulla rete AoIP, con controllo remoto via web server, phantom power selezionabile, doppia porta RJ45 e ridondanza PoE/rete per installazioni broadcast, live e AV professionali.
8x
ingressi Mic/Line bilanciati
Dante
8 canali transmit su AoIP
Dual PoE
alimentazione e rete ridondanti
1U
formato rack 19” in alluminio
AoIP routing
Perché scegliere AVN-M8R
Una sorgente AoIP pulita, compatta e controllabile da remoto.
AVN-M8R nasce per installazioni in cui microfoni e sorgenti analogiche devono entrare nella rete Dante/AES67 senza aggiungere hardware complesso in sala. Ogni ingresso può essere configurato singolarmente dal web server integrato.
↯
Doppia rete e PoE
Due porte RJ45 1Gb per alimentazione e dati, utilizzabili in modalità switched o ridondante per ambienti critici.
⌁
Controllo web server
Gain microfonico, line-up, phantom power, filtri, soglie e nomi dei canali possono essere gestiti da browser.
＋
Dante, AES67, Ember+
Routing flessibile tramite Dante Controller, supporto AES67, compatibilità Dante Domain Manager e controllo Ember+.
Integrazione AoIP
Dagli XLR alla rete Dante, senza complicare l’impianto.
AVN-M8R permette di distribuire fino a 8 feed Mic/Line bilanciati verso altri nodi Dante/AES67 della rete. È una soluzione adatta a studi broadcast, sale conferenza, venue live e installazioni in cui le sorgenti audio sono distribuite nello spazio.
✓
Routing tramite Dante Controller
Gli 8 canali transmit possono essere instradati verso mixer, DSP, interfacce, sistemi di registrazione o regie AoIP.
✓
GPIO e VGPIO
Trigger di eventi tra dispositivi in rete, ad esempio mute microfonici o logiche operative integrate.
✓
Installazione 1U 19”
Chassis in alluminio full-width, pensato per rack tecnici, sale apparati e installazioni professionali.
Microfoni
8 ingressi Mic/Line bilanciati
Dante/AES67
8 canali transmit su rete AoIP
Sonifex AVN-M8R
interfaccia Dante 1U Dual PoE
Web server
gain, phantom, line-up e filtri
Ridondanza
doppia RJ45 per power e network
Controllo remoto
Ingressi configurabili anche a distanza.
Dal browser è possibile intervenire sui parametri principali degli ingressi Mic/Line, mantenendo controllo e monitoraggio anche quando l’interfaccia è installata in rack, in una sala apparati o in un punto tecnico non facilmente accessibile.
La configurazione include parametri per Mic-In e Line-In: phantom power, preamp gain, livelli di line-up, high pass filter, frequenza del filtro, soglia di presenza segnale, timeout, mute e gestione dei LED di stato.
CH 01
Mic mode · Phantom +48V · HPF attivo
Gain52 dB
CH 02
Line mode · +20 dBu = 0 dBFS
Line-up+20
CH 03
Mic mode · soglia presenza segnale
StatusActive
CH 04
Line mode · local input name
CopyReady
Specifiche tecniche
AVN-M8R
Dati principali per integrare AVN-M8R in sistemi Dante/AES67 professionali, rack tecnici, studi broadcast, sale conferenza e ambienti live.
Network e AoIP
Dante / AES67- Standard AoIP
- Dante
- Canali / stream
- 8 canali transmit / 8 stream transmit
- Sample rate
- 44.1 kHz, 48 kHz, 88.2 kHz o 96 kHz
- Formato audio
- Linear PCM, 16 / 24 / 32 bit
- Connettività
- 2 x RJ45, 1 Gbps o 100 Mbps
- Modalità rete
- Switched o redundant
- Compatibilità
- AES67 supportato, Dante Domain Manager Ready
Ingressi Mic/Line
8 x XLR- Connessioni
- 8 x ingressi Mic/Line bilanciati su connettori Neutrik XLR
- Impedenza ingresso
- Mic Mode: 2.5 kΩ bilanciato elettronico · Line Mode: >10 kΩ bilanciato elettronico
- Gain preamplificatore
- Mic Mode selezionabile da 16 dB a 76 dB in step da 3 dB
- Line-up Mic Mode
- -58 dBu @ gain massimo, +2 dBu @ gain minimo
- Line-up Line Mode
- +15 dBu / +18 dBu / +20 dBu / +22 dBu / +24 dBu = 0 dBFS
- Risposta in frequenza
- +0 / -0.2 dB, 20 Hz – 42 kHz
- Phantom power
- +48 V in Mic Mode, con indicatori dedicati
- High Pass Filter
- 12 dB/ottava, frequenza selezionabile dall’utente
Controllo e gestione
Web server- Configurazione ingressi
- Phantom power, mic gain, line-up, filtro high pass, frequenza del filtro, signal presence threshold e timeout
- Gestione dispositivo
- Informazioni di sistema in tempo reale, aggiornamento firmware, configurazione rete e identificazione dispositivo
- Deployment
- Salvataggio e caricamento della configurazione, export dei log diagnostici e copia delle impostazioni tra canali
- Controllo esterno
- GPIO/VGPIO routing, SNMP configuration, Ember+ per status e controllo remoto
- Sicurezza
- Password protection e identificazione personalizzabile del dispositivo
Alimentazione e meccanica
1U 19”- PoE
- Standard 802.3af, Class 0
- Consumo
- PD Power Range 0.44 W – 12.94 W · PSE tipico 10 W · PSE massimo 15.4 W
- Dimensioni non imballato
- 48 cm (W) x 11 cm (D) x 4.3 cm (H) · 1U 19”
- Dimensioni imballato
- 59.5 cm (W) x 22.5 cm (D) x 7 cm (H)
- Peso
- Netto 1.02 kg · Lordo 1.41 kg
- Costruzione
- Chassis in alluminio, formato rack 19” 1U
Vista prodotto
Frontale essenziale, retro completo, integrazione immediata.
Il formato rack 1U concentra in poco spazio indicatori di stato, 8 ingressi XLR Mic/Line, doppia porta RJ45 e connettività di controllo per un cablaggio ordinato in sala apparati.

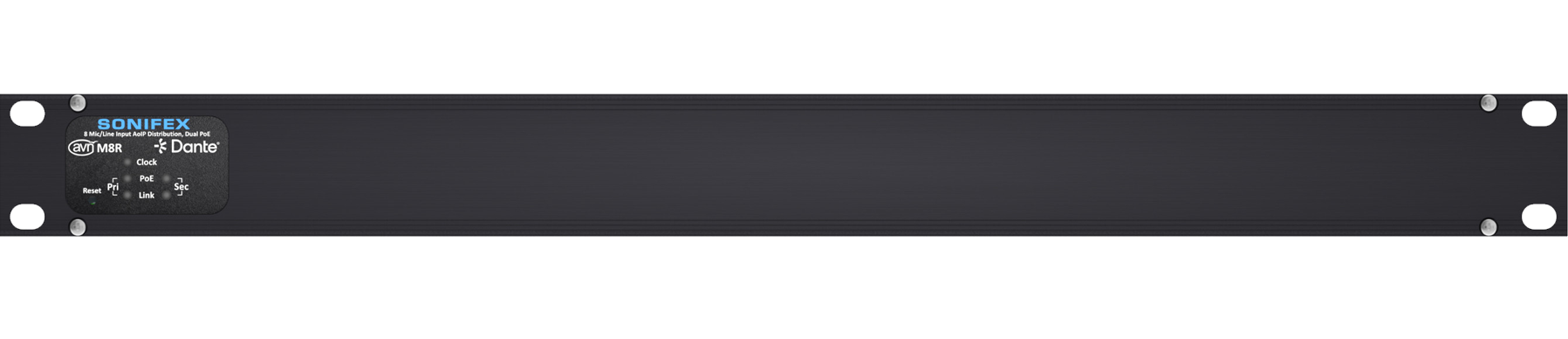

Front view
Indicatori PoE, rete e clock

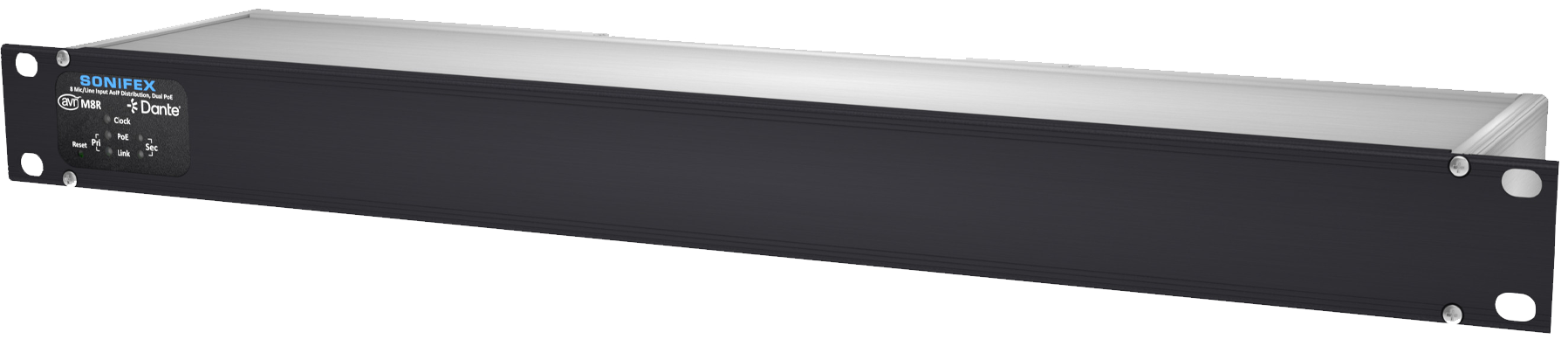

Side view
Chassis rack compatto

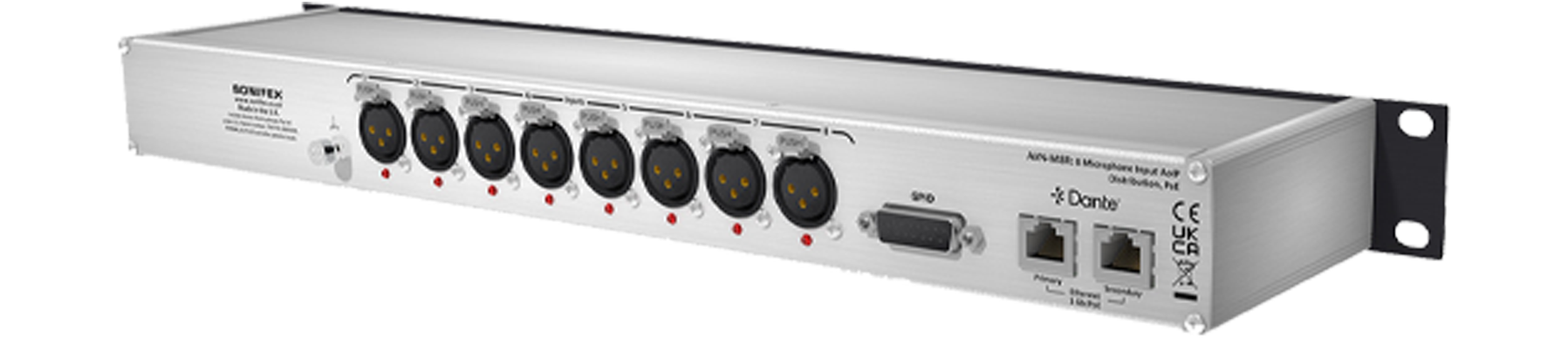

Side back
Connettività posteriore

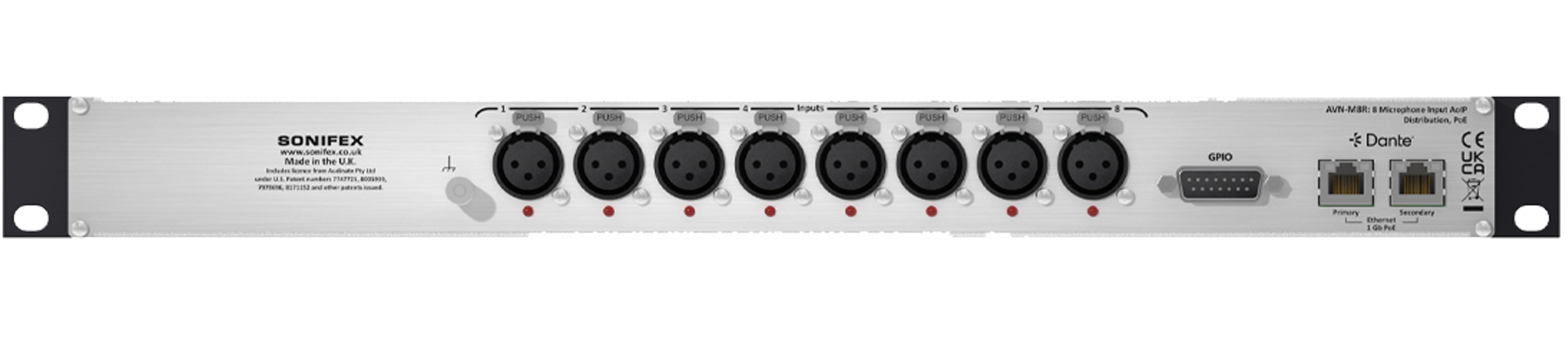

Back view
8 XLR + Dual RJ45
Video prodotto
AVN-M8R in panoramica.
Una panoramica video per vedere più da vicino l’interfaccia, le connessioni e le principali possibilità di controllo in rete.
Applicazioni professionali
Dove usare Sonifex AVN-M8R.
Una soluzione per tutte le installazioni in cui più sorgenti analogiche devono essere acquisite, controllate e distribuite su rete audio professionale.
Broadcast e radio
Ingressi microfonici e line-level per studi radio, regie, booth speaker, sale news e ambienti di produzione.
Live e venue
Distribuzione AoIP di microfoni, mixer locali, segnali palco o sorgenti tecniche in sale concerto e venue multiroom.
Corporate AV
Sale conferenza, auditorium, boardroom e ambienti ibridi dove più microfoni devono entrare nella rete audio.
Installazioni critiche
Rack tecnici e sale apparati con necessità di ridondanza, controllo remoto, monitoraggio e cablaggio ordinato.
Porta 8 sorgenti analogiche nella rete Dante/AES67.
Scopri Sonifex AVN-M8R nel catalogo Leading Technologies oppure contattaci per integrare il prodotto nel tuo progetto broadcast, live o AV professionale.
