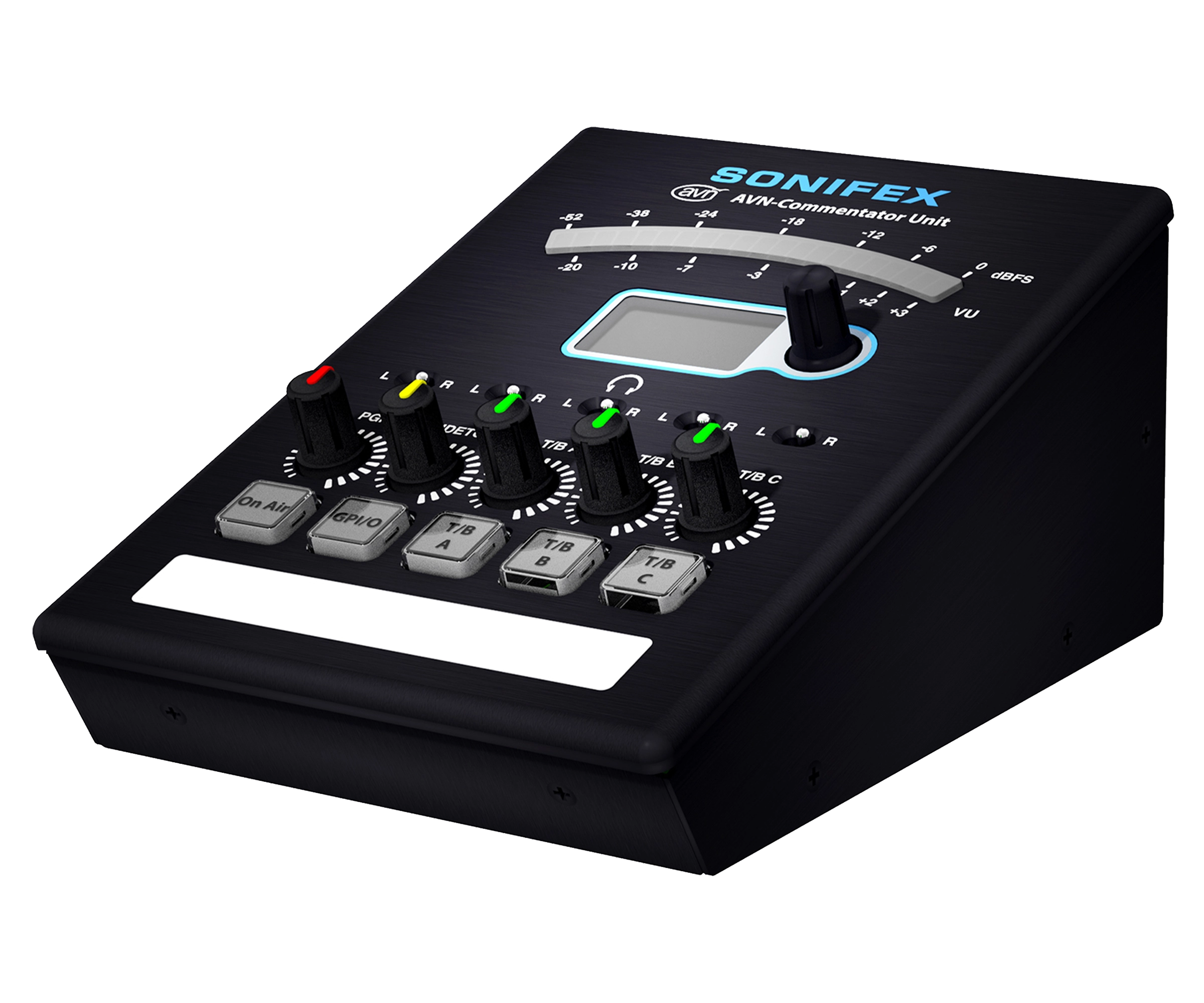

AVN-CU1: Unità da commentatore Dante singola

AVN-CU1 amplia la gamma di interfacce di commento Dante di Sonifex, offrendo una soluzione intuitiva per un singolo commentatore o telecronista, con ingressi microfono e cuffie integrati, ricca di funzionalità e con un rapporto qualità-prezzo competitivo.

Funzionalità principali:

L’amplificatore cuffie dispone di cinque ingressi audio: tre canali di talkback, programma e sidetone, ciascuno con potenziometro dedicato per la regolazione del livello.
Il routing dell’audio in uscita avviene tramite pulsanti retroilluminati, mentre un display OLED permette la configurazione e visualizzazione dello stato operativo. Una barra LED curva ad alta luminosità consente la visualizzazione dei livelli audio anche in piena luce. Ogni sorgente audio può essere indirizzata individualmente alle cuffie.

L’unità integra un sistema di illuminazione LED RGB alla base per indicazioni di stato (es. ON AIR) o per illuminazione estetica, per facilitare il lavoro del commentatore.

Sono presenti porte di rete Dante primarie e secondarie (EtherCON RJ45) ridondate, due porte SFP per transceiver e doppia alimentazione tramite PoE o ingresso 12V DC.

BROCHURE


DOWNLOAD

MANUALE


DOWNLOAD

Specifiche tecniche

Rete e Audio over IP
Standard AoIP: Dante
Canali: 4 in ricezione, 4 in trasmissione
Stream: 2 in ricezione, 2 in trasmissione
Frequenza di campionamento: 48 kHz
Formato audio: Linear PCM 16, 24, 32 bit
Supporto AES67: Sì
Connessioni: 2 x RJ45 + 2 x SFP
Velocità di rete: 1Gbps o 100Mbps
Modalità di rete: Switch o ridondante
Compatibile Dante Domain Manager: Sì
Ingressi microfonici/linea
Impedenza ingresso Mic: 2.5kΩ bilanciata
Impedenza ingresso Line: >10kΩ bilanciata
Gain Mic: da 16dB a 76dB selezionabile (passi da 3dB)
Livello nominale Mic: da -58dBu a +2dBu
Livello nominale Line: selezionabile +15/+18/+20/+22/+24dBu
Risposta in frequenza Mic: ±0.2dB 20Hz-20kHz @ 40dB gain
Risposta in frequenza Line: ±0.2dB 20Hz-20kHz @ 0dBu
THD+N Mic: <-90dBFS
THD+N Line: <-97dBFS
EIN Mic: 125dB riferito a 76dB gain
Rumore Line: <-98dBFS
CMRR: >60dB @ 1kHz
Alimentazione phantom: +48V
Filtro passa alto: 12dB/oct, selezionabile
Uscita cuffie
Potenza in uscita: 150mW su carico da 32Ω a 600Ω
Livello nominale: -20dBFS = +18dBu
Risposta in frequenza: ±0.2dB 20Hz-20kHz @ 0dBu
THD+N: <-104dBFS
Rumore: <-108dBFS A-weighted

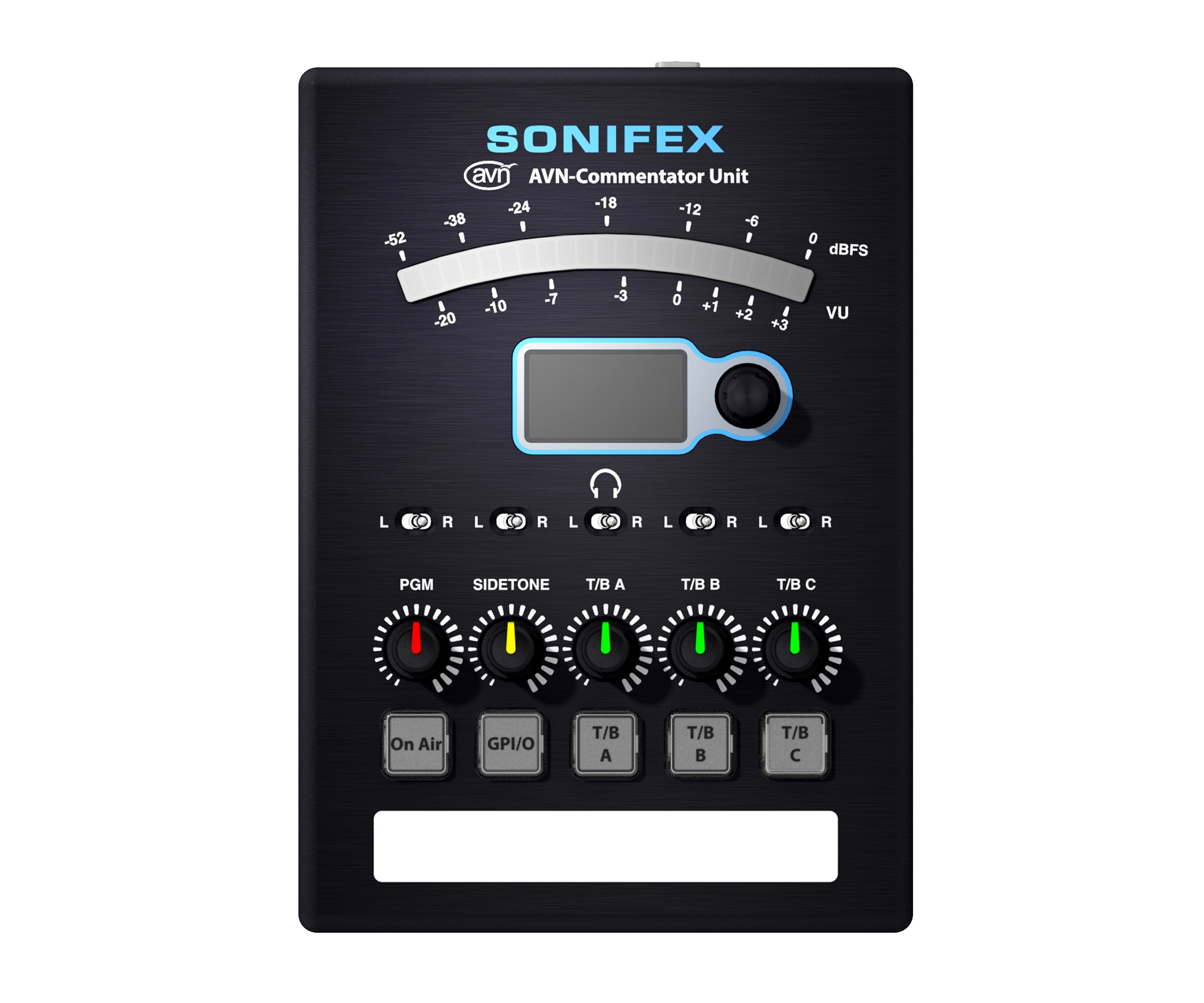

Controlli & indicatori pannello frontale
Meter: VU/PPM, 21 segmenti, scala selezionabile
Pulsanti: 5 configurabili (momentaneo, latched, auto, colore selezionabile)
GPIO button: 1 pulsante
On-Air button: 1 pulsante
Talkback buttons: 3 (A, B, C)
Display OLED: 128x64 pixel
Controllo cuffie: 5 potenziometri + 5 selettori canale
Rotary encoder: controllo volume master, navigazione menu
LED Downlight: illuminazione configurabile

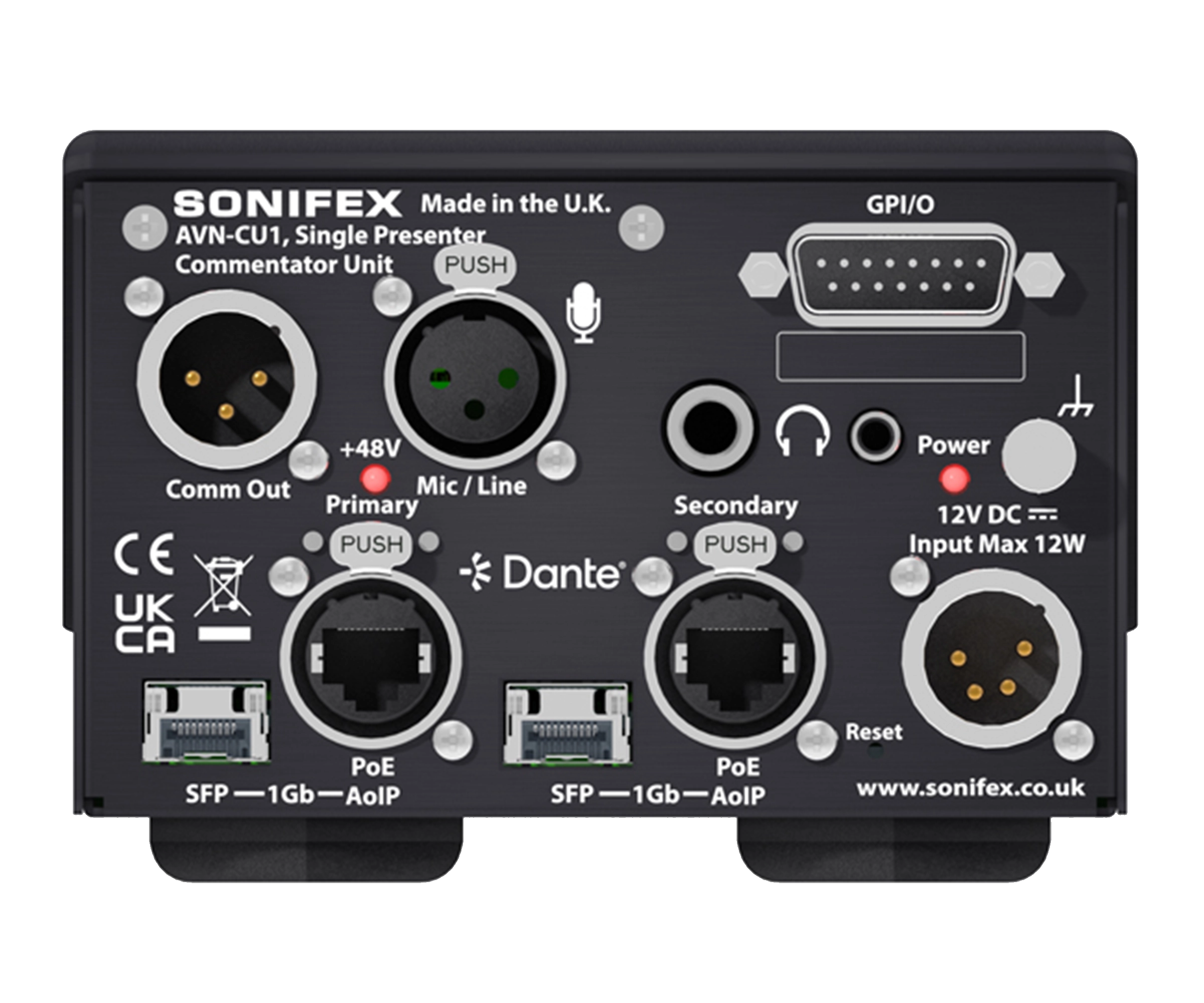

Connessioni pannello posteriore
LED alimentazione: rosso
Uscite cuffie: jack stereo 6,35mm + 3,5mm
Ingresso Mic/Line: XLR 3 pin (Neutrik)
LED Phantom: rosso
Uscita diretta microfono: XLR 3 pin (Neutrik)
Porta GPIO: D-type 15 pin
Alimentazione DC: XLR 4 pin, 12V DC, max 12W
Rete: 2 x EtherCON 1Gbps + 2 slot SFP
Alimentazione PoE
Standard: IEEE 802.3af
Classe: 0
Assorbimento: 0.44W - 12.94W
Consumo medio: 6W
Consumo massimo: 15.4W
Tipologia di prodotto
Modello: AVN-CU1
Tipo: Interfaccia IP Dante® per commentatore singolo
Specifiche fisiche
Dimensioni: 13 x 18,5 x 9,5 cm
Dimensioni imballo: 14,3 x 23,6 x 14,3 cm
Peso netto: 1,73 kg
Peso lordo: 2,27 kg
Accessori
AVN-DCX60: Alimentatore 60W per gamma AVN (XLR 4 pin)
CM-TC1: Valigia trasporto (solo case)
CM-GM2: Microfono professionale a condensatore su collo d’oca
