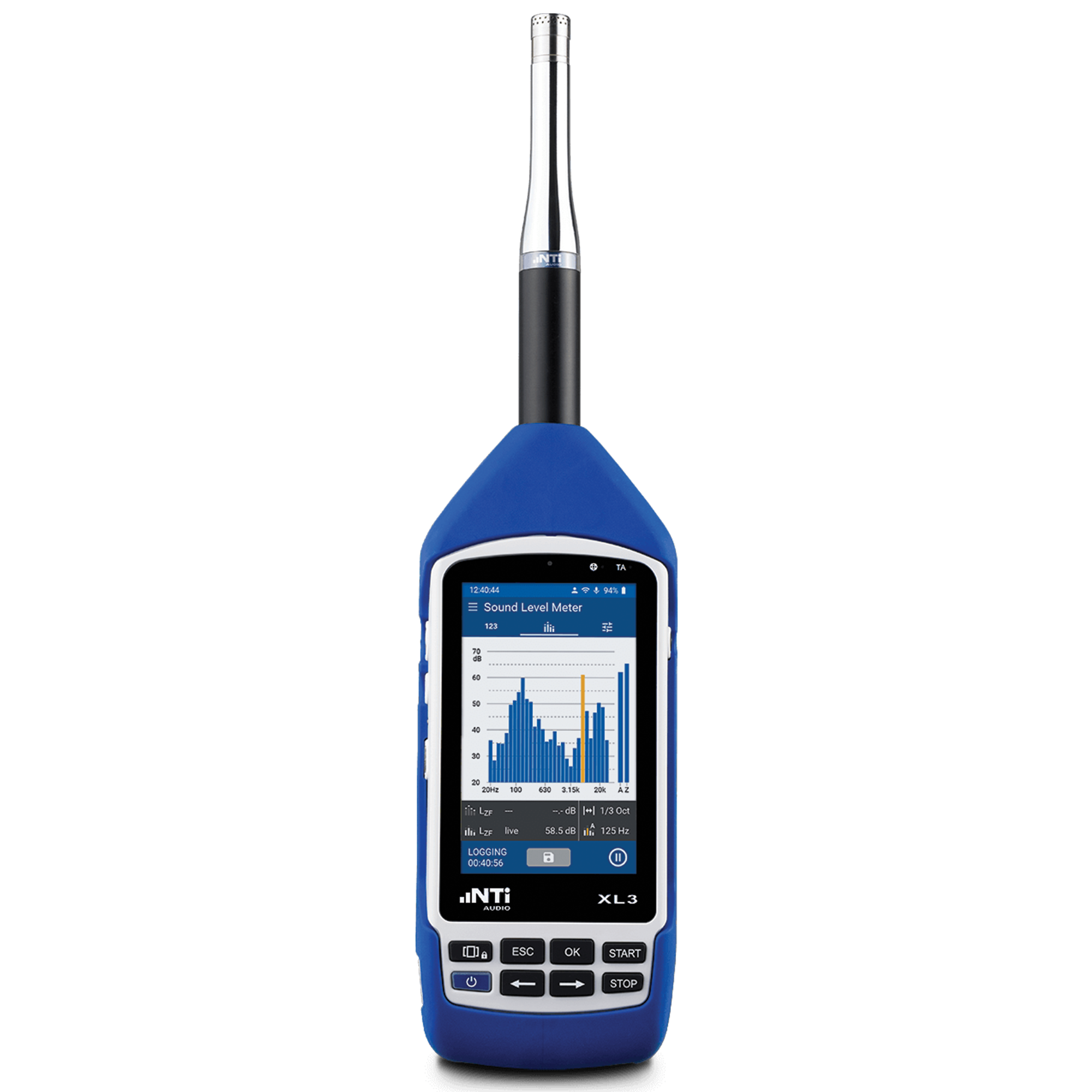

Fonometro di Classe 1
In abbinamento ai microfoni M2230 o M2340, XL3 costituisce un sistema di misura di Classe 1 conforme agli standard IEC 61672 e ANSI S1.4.
Progettato per i professionisti
Un unico strumento.
Molteplici scenari di misura.
XL3 combina operatività immediata, analisi avanzate e connettività completa in una piattaforma pensata per il lavoro sul campo e il monitoraggio continuo.
Analisi spettrale
Analisi in bande d’ottava e di terzo d’ottava con risultati calcolati in parallelo e visualizzazione chiara direttamente sullo strumento.
Acustica ambientale
Misure del rumore, logging, registrazione audio ed elaborazione dei dati per verifiche, documentazione e monitoraggi di lunga durata.
Acustica degli ambienti
Misura del tempo di riverbero e analisi avanzate per sale, auditorium, studi, ambienti didattici e spazi multifunzionali.
Building Acoustics e STIPA
Opzioni dedicate per isolamento acustico, misure in opera e valutazione dell’intelligibilità del parlato secondo IEC 60268-16.
Esperienza operativa
Più semplice sul campo.
Più potente in rete.
Dalla lettura immediata dei valori alla gestione remota, ogni elemento è sviluppato per velocizzare il flusso di lavoro senza rinunciare alla profondità di analisi.

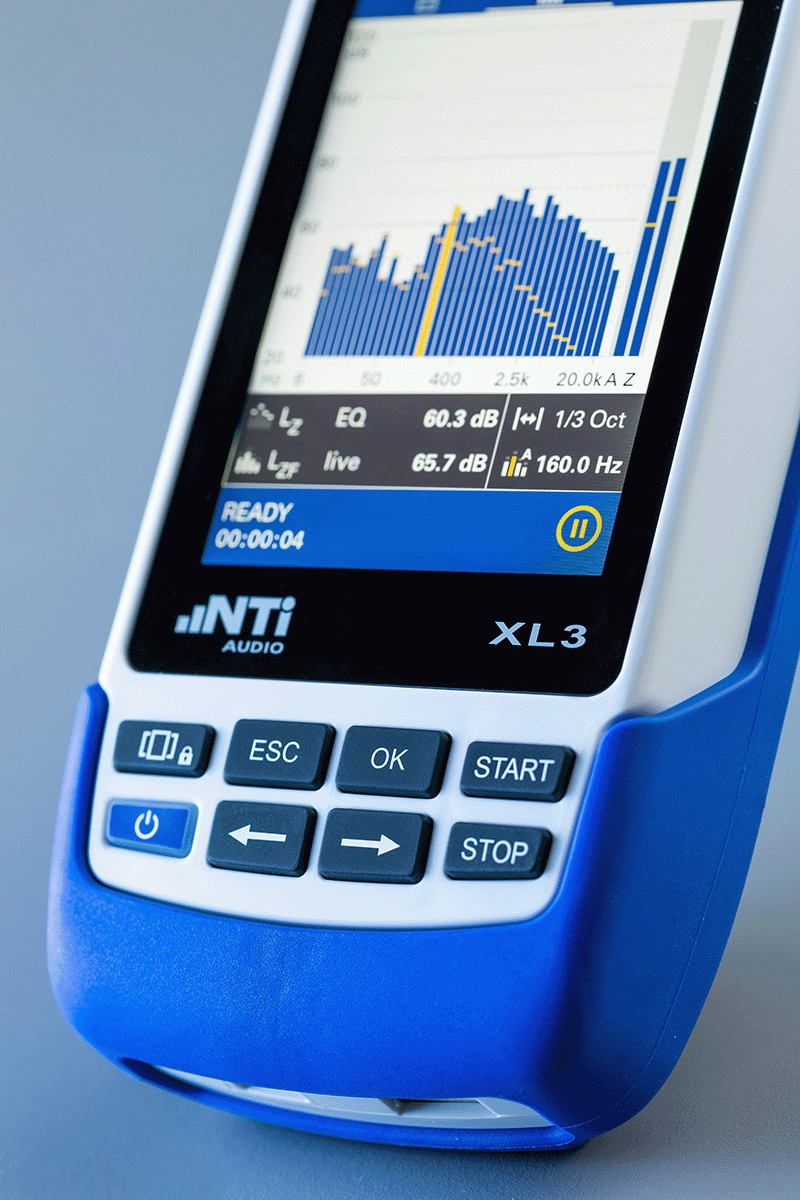

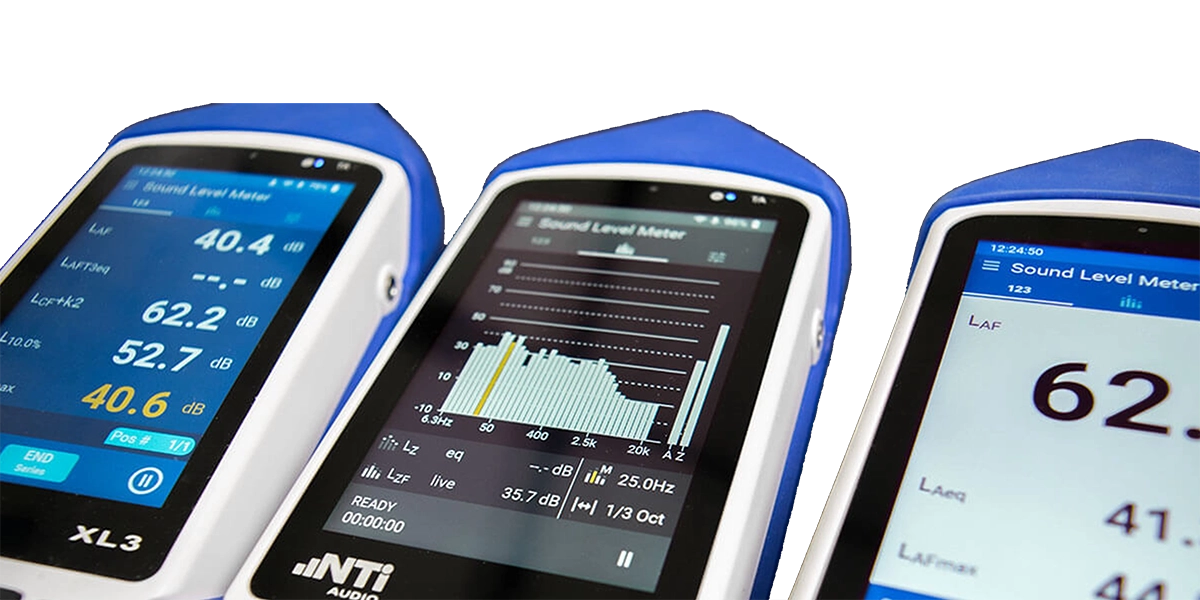

Informazioni chiare, controllo immediato

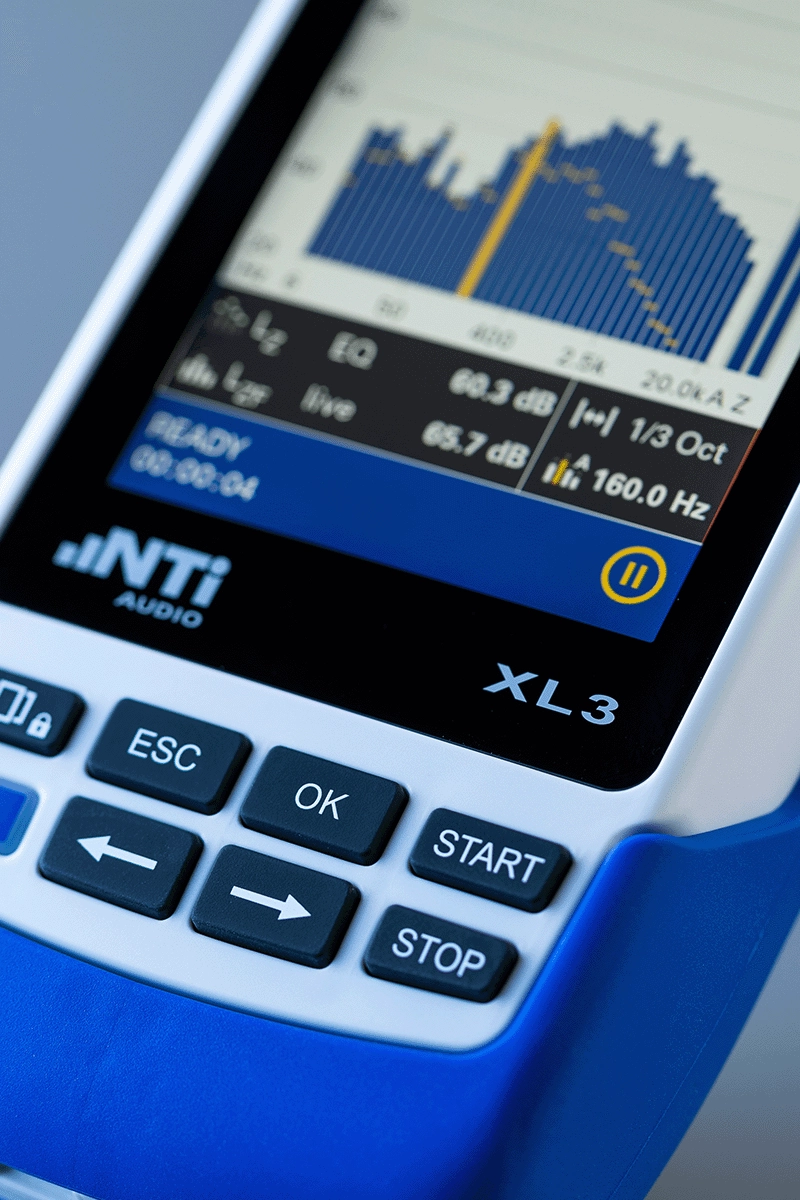

Il display touch IPS da 4,3” presenta i risultati con cifre e grafici leggibili. I temi chiaro, blu e scuro permettono di adattare la visualizzazione alle condizioni ambientali, mentre gli otto tasti fisici garantiscono un controllo affidabile anche con guanti o in condizioni operative difficili.
Misura e accedi ai dati da qualsiasi browser
Il web server e il file server integrati consentono a un utente autorizzato di controllare XL3 e scaricare i dati via Wi-Fi o LAN. È possibile collegarsi attraverso NTi Connect oppure direttamente all’indirizzo IP dello strumento sulla rete locale.
Dati accessibili e memoria espandibile
I risultati vengono memorizzati in formato TXT aperto su scheda SD rimovibile da 32 GB. Il sistema supporta schede di capacità superiore e unità SSD esterne, oltre alla registrazione audio associata alle misure e agli screenshot in formato PNG.
Pronto per sistemi di monitoraggio personalizzati
La sincronizzazione NTP assicura timestamp coerenti. Le API opzionali permettono di recuperare dati correnti e storici, audio e informazioni meteo, mentre lo streaming binario consente un trasferimento efficiente nei sistemi di monitoraggio automatizzati.
Applicazioni
Dalla misura puntuale
al monitoraggio continuo.
XL3 si adatta a contesti diversi grazie a funzioni standard, opzioni installabili, connettività di rete e un ecosistema software dedicato.
Live sound
Monitoraggio SPL
Controllo in tempo reale dei livelli sonori per eventi, venue e produzioni dal vivo.
Room acoustics
Tempo di riverbero
Analisi T20 e T30, con funzioni estese per misure in terzi d’ottava, T15 ed EDT.
Building acoustics
Isolamento acustico
Determinazione in opera dell’isolamento aereo, da calpestio e di facciata.
Speech intelligibility
Misure STIPA
Valutazione dell’intelligibilità del parlato in sistemi PA ed evacuazione vocale.
Environmental
Rumore ambientale
Logging di lunga durata, audio, dati meteo e accesso remoto per installazioni presidiate o autonome.
Occupational
Rumore sul lavoro
Misura e documentazione dei livelli di esposizione e delle medie temporali in ambito professionale.
Swiss precision engineering
Costruito per misure affidabili.
Hardware ad alte prestazioni, acquisizione a 96 kHz / 32 bit e un involucro robusto per lavorare con precisione in laboratorio, negli edifici e sul campo.
- Misurazione single-range senza cambio manuale della portata.
- Rilevamento automatico dei microfoni NTi Audio e lettura dei dati elettronici del sensore.
- Ingresso microfonico XLR bilanciato con alimentazione phantom 48 V.

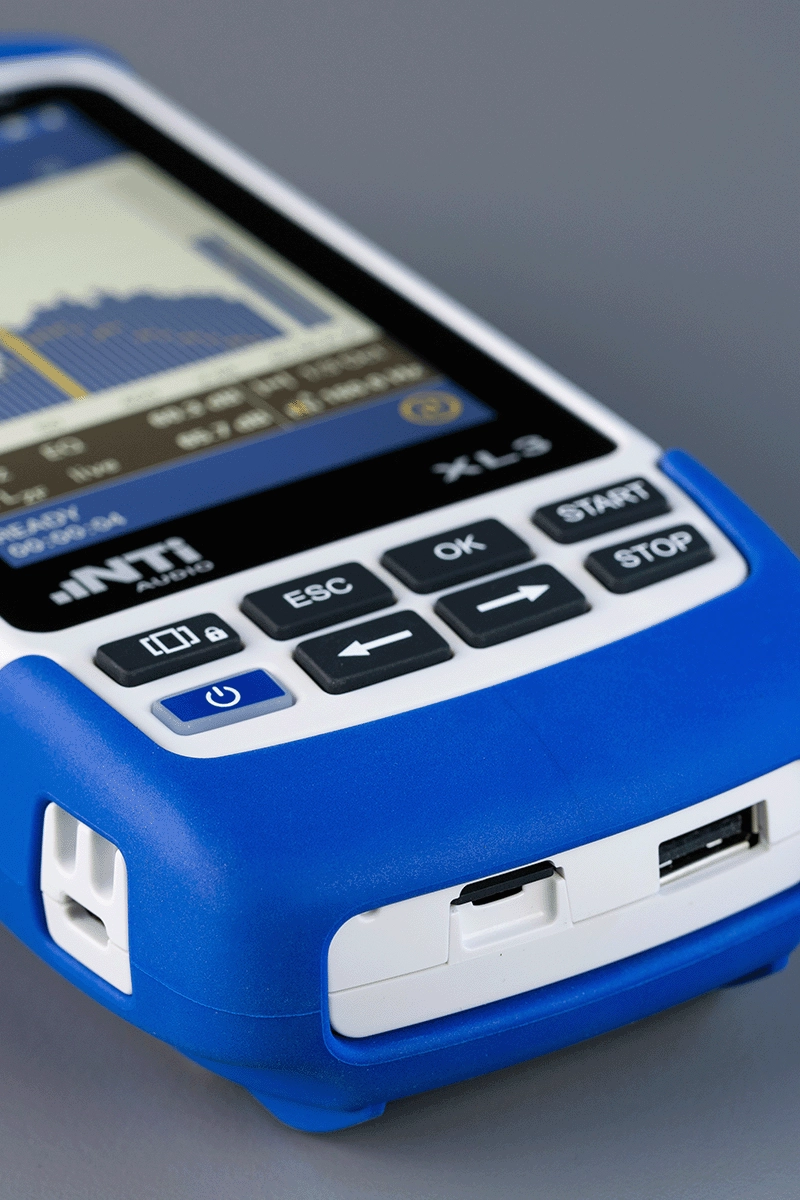

- USB-C, USB-A, rete via adattatore LAN e supporto per gateway 4G/LTE compatibili.
- Treppiede da 1/4”, supporto posteriore e grado di protezione IP51.

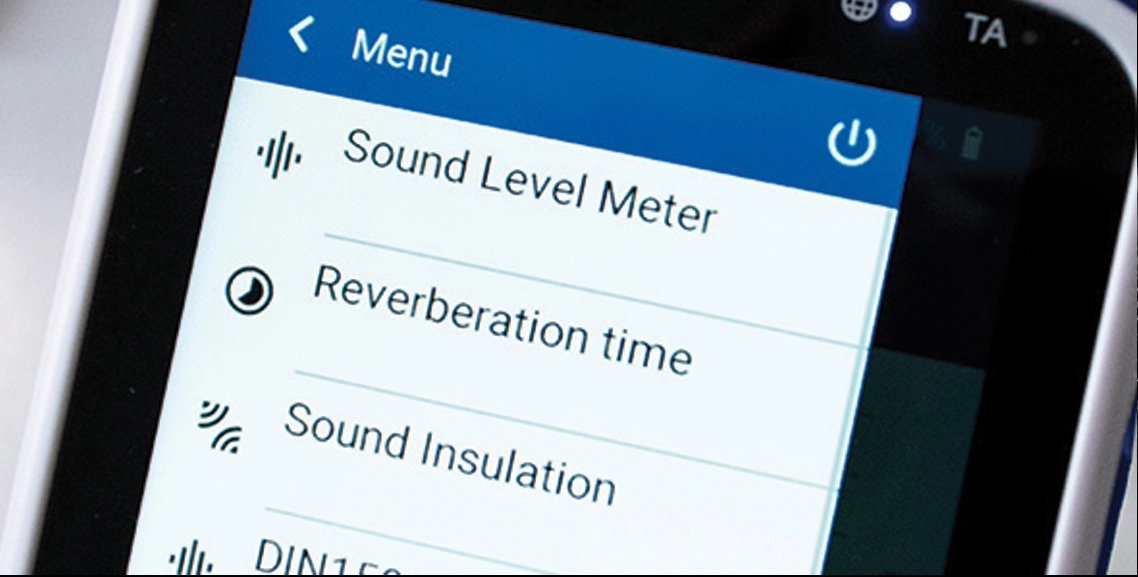

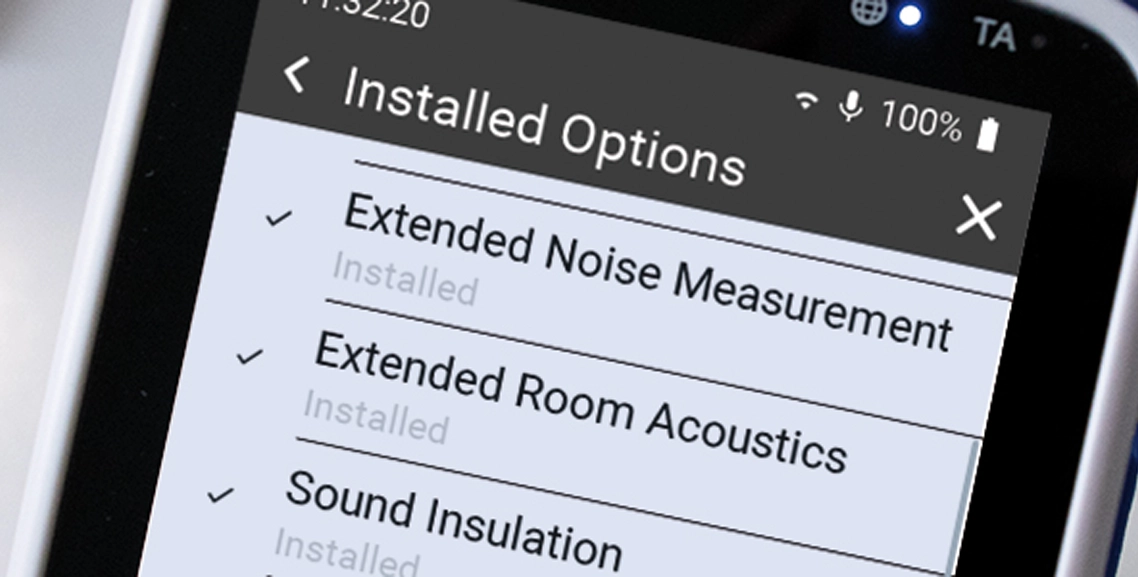

Funzioni e opzioni
Una piattaforma che cresce
con le esigenze di misura.
Le funzioni standard coprono le attività fondamentali; le opzioni estendono XL3 per consulenza acustica, collaudi, monitoraggio e analisi specialistiche.
Sound Level Meter
Livelli SPL, Leq, Lmin, Lmax, Lpeak e logging, con ponderazioni A, C e Z e costanti temporali Fast e Slow disponibili in parallelo.
Funzione standardAnalizzatore di spettro
Visualizzazione in bande d’ottava da 8 Hz a 16 kHz e in terzi d’ottava da 6,3 Hz a 20 kHz con filtri di Classe 1.
Funzione standardTempo di riverbero
Misure secondo ISO 3382 e ASTM E2235, con parametri T20 e T30 in bande d’ottava da 63 Hz a 8 kHz.
Funzione standardExtended Noise Measurement
Aggiunge statistiche percentili, logging a 100 ms, registrazione audio non compressa, ponderazione Impulse e strumenti per analisi avanzate.
OpzioneExtended Room Acoustics
Estende le misure a terzi d’ottava e abilita T15, EDT, serie fino a 99 posizioni, registrazione audio e analisi Noise Curves.
OpzioneSound Insulation e STIPA
Opzioni per misure di isolamento aereo, da calpestio e di facciata e per la verifica dell’intelligibilità del parlato secondo IEC 60268-16.
OpzioniConfigurazioni microfoniche
Scegli il microfono
più adatto all’applicazione.
XL3 può essere configurato con microfoni NTi Audio di Classe 1 o Classe 2, in base alla precisione richiesta e allo scenario operativo.
Classe 1

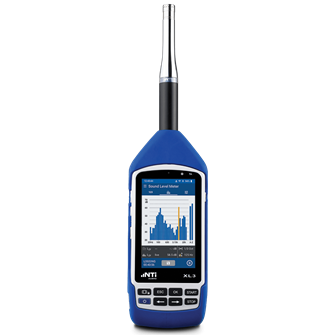

XL3 + M2230
Configurazione con microfono di misura M2230 per misure professionali di livello sonoro, acustica degli ambienti e analisi in campo.
Ideale per: consulenza acustica, misure ambientali, room acoustics e verifiche tecniche.
Vai al catalogo
Classe 1 · CIC
XL3 + M2340
Configurazione omologabile con microfono M2340 e funzione di autotest del sistema CIC per verificare l’integrità della catena di misura.
Ideale per: monitoraggi regolamentati, installazioni remote e applicazioni che richiedono controlli automatici.
Vai al catalogo
Classe 2
XL3 + M4262
Configurazione conveniente per misure fonometriche generali, collaudo e manutenzione di installazioni audio e acustiche.
Ideale per: commissioning, live sound, sistemi installati, noleggio PA e applicazioni che non richiedono la certificazione metrologica di Classe 1.
Vai al catalogo
Software e servizi
Dalla misura al report.
Dal campo al cloud.
L’ecosistema NTi Audio estende XL3 con strumenti per monitoraggio in tempo reale, analisi dei dati e produzione di report standardizzati.
MeasurEye
Hub cloud per monitoraggio in tempo reale di rumore, vibrazioni, report e notifiche.
Data Explorer
Analisi, valutazione e reporting dei dati di misura registrati da XL3.
Sound Insulation Reporter
Gestione delle misure di isolamento acustico e creazione di report conformi agli standard.
Video
XL3 in azione.
Documentazione
Download XL3.
Manuali, specifiche tecniche e documentazione ufficiale per configurazione, utilizzo e integrazione del sistema.
Dati tecnici principali
XL3.
Le specifiche dipendono dalla configurazione microfonica e dalle opzioni installate. Per i dati completi fare riferimento alla documentazione tecnica ufficiale.
- Classificazione
- Classe 1 con microfoni M2230 o M2340 secondo IEC 61672 e ANSI S1.4
- Analisi spettrale
- Ottava: 8 Hz – 16 kHz · Terzo d’ottava: 6,3 Hz – 20 kHz · Filtri Classe 1
- Riverbero
- T20 e T30 in bande d’ottava da 63 Hz a 8 kHz; funzioni estese opzionali fino a terzi d’ottava
- Acquisizione
- Campionamento fino a 96 kHz con risoluzione a 32 bit
- Display e controllo
- Touch capacitivo IPS 4,3”, 480 × 800 pixel, 8 tasti fisici
- Memoria
- microSDHC rimovibile da 32 GB; supporto per memorie esterne USB e SSD
- Interfacce
- XLR 48 V, USB-A, USB-C, uscita cuffie 3,5 mm, SDI-12 / 1-Wire, LAN tramite adattatore
- Autonomia
- Oltre 8 ore con display attivo; oltre 12 ore con display spento, in condizioni tipiche
- Dimensioni e peso
- 210 × 85 × 45 mm · circa 500 g con batteria
- Protezione
- IP51 · temperatura operativa da −10 °C a +50 °C
Domande frequenti
XL3 in breve.
Sì. In abbinamento ai microfoni M2230 o M2340, XL3 costituisce un fonometro integratore di Classe 1 secondo IEC 61672 e ANSI S1.4. La configurazione effettiva dipende dal microfono e dalle opzioni installate.
Sì. Il web server integrato consente il controllo tramite browser e l’accesso ai dati via Wi-Fi o LAN. Il collegamento può avvenire sulla rete locale oppure attraverso il servizio NTi Connect.
Sì. I file di misura possono essere scaricati senza interrompere la misura in corso, una caratteristica utile nei monitoraggi prolungati e nelle installazioni remote.
XL3 supporta misure di livello sonoro, analisi spettrale e tempo di riverbero. Con le opzioni dedicate può essere esteso a isolamento acustico, STIPA, analisi avanzate del rumore, room acoustics e Noise Curves.
I risultati sono memorizzati in formato TXT aperto su scheda microSD rimovibile. Lo strumento può inoltre registrare audio, salvare screenshot e utilizzare supporti esterni USB o SSD.
