NEUTRIK
Bloccaggio twist-lock
Innesto semplice e affidabile per ridurre il rischio di disconnessioni accidentali in sistemi mobili e installazioni professionali.
Una connessione progettata per durare
Alimentazione sicura, anche nelle condizioni più impegnative
powerCON TRUE1 unisce il sistema twist-lock Neutrik a materiali resistenti, contatti ad alta affidabilità e versioni dedicate a cablaggi mobili, pannelli e dispositivi destinati all'uso professionale.
Protezione ambientale
Versioni con protezione IP65, IP66 e IP67, secondo modello, accoppiamento e utilizzo dei relativi cappucci di tenuta.
Capacità di interruzione
La tecnologia CBC consente l'accoppiamento e la disconnessione sotto carico quando il connettore è utilizzato entro le specifiche previste.
Gamma modulare
Connettori volanti femmina e maschio, versioni S, L e CG, chassis singoli o combinati e soluzioni TOP per l'outdoor.
Tre famiglie, un unico ecosistema
La soluzione corretta per cavo, pannello e outdoor
La gamma attuale comprende connettori volanti di nuova generazione, chassis airtight e chassis TRUE1 TOP. I modelli phase-out e dismessi non sono inclusi.
Connettori volanti S, L e CG
Versioni femmina e maschio con terminali a vite e pressacavo dimensionato per differenti diametri.
- S per cavi da 6 a 12 mm
- L per cavi da 10 a 16 mm
- CG per cavi da 8 a 13 mm
Chassis TRUE1 a tenuta d'aria
Connettori da pannello per dispositivi che richiedono controllo della tenuta e protezione outdoor elevata.
- Inlet, outlet e combinazione inlet/outlet
- Terminali faston da 1/4"
- IP65, IP66 e IP67 con cappuccio chiuso o accoppiati
Chassis robusti per applicazioni outdoor
Versioni con terminali faston, terminali a vite o configurazioni dedicate al montaggio su PCB.
- Protezione IP65 con accessorio di tenuta previsto
- Materiali resistenti ai raggi UV
- Inlet, outlet e combinazioni complete
Gamma powerCON TRUE1
Tutti i modelli attuali
Apri ogni scheda senza lasciare la pagina, confronta le specifiche essenziali e accedi alla ricerca del codice nel catalogo Leading Technologies.

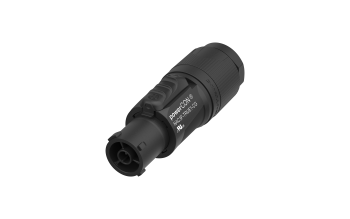

Cable · Female · CG
powerCON TRUE1 cable connector
NAC3F-TRUE1-CG
Connettore volante femmina con terminali a vite e pressacavo per diametri da 8 a 13 mm.
IP65 / 66 / 678–13 mm2 + PE
Cable · Female · S
powerCON TRUE1 cable connector
NAC3F-TRUE1-S
Connettore volante femmina con terminali a vite per cavi di diametro da 6 a 12 mm.
IP65 / 676–12 mm14 AWG

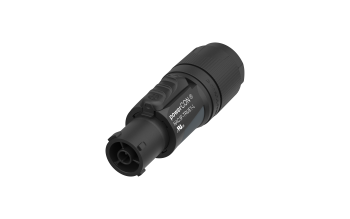

Cable · Female · L
powerCON TRUE1 cable connector
NAC3F-TRUE1-L
Connettore volante femmina con terminali a vite per cavi di diametro da 10 a 16 mm.
IP65 / 6710–16 mm14–12 AWG

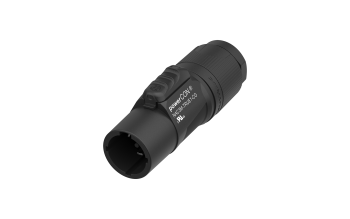

Cable · Male · CG
powerCON TRUE1 cable connector
NAC3M-TRUE1-CG
Connettore volante maschio con terminali a vite e pressacavo per diametri da 8 a 13 mm.
IP65 / 66 / 678–13 mm2 + PE
Cable · Male · S
powerCON TRUE1 cable connector
NAC3M-TRUE1-S
Connettore volante maschio con terminali a vite per cavi di diametro da 6 a 12 mm.
IP65 / 676–12 mm14 AWG

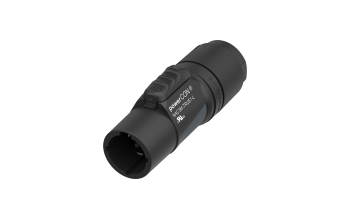

Cable · Male · L
powerCON TRUE1 cable connector
NAC3M-TRUE1-L
Connettore volante maschio con terminali a vite per cavi di diametro da 10 a 16 mm.
IP65 / 6710–16 mm14–12 AWG

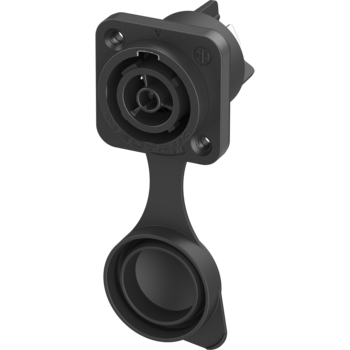

Chassis · Outlet · Airtight
powerCON TRUE1 airtight chassis
NAC3FPX-TRUE1
Connettore outlet da pannello airtight con terminali faston da 1/4" e cappuccio integrato.
IP65 / 66 / 67OutletFaston 1/4"

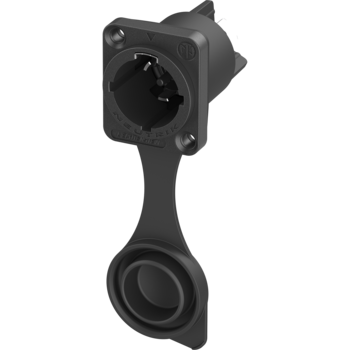

Chassis · Inlet · Airtight
powerCON TRUE1 airtight chassis
NAC3MPX-TRUE1
Connettore inlet da pannello airtight con terminali faston da 1/4" e cappuccio integrato.
IP65 / 66 / 67InletFaston 1/4"

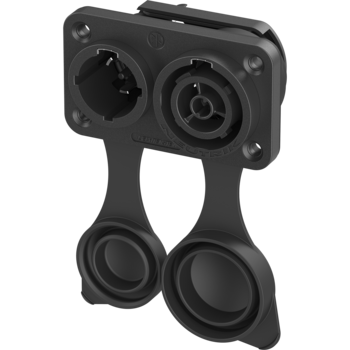

Chassis · In/Out · Airtight
powerCON TRUE1 airtight chassis
NAC3PX-TRUE1
Combinazione inlet/outlet da pannello airtight con terminali faston da 1/4" e doppi cappucci.
IP65 / 66 / 67Inlet + outletFaston 1/4"

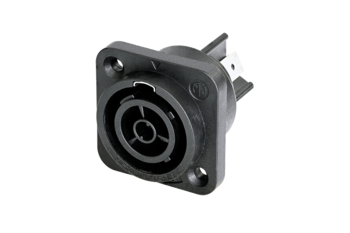

Chassis · Outlet · TOP
powerCON TRUE1 TOP chassis
NAC3FPX-TOP
Connettore outlet da pannello con terminali faston da 1/4", pensato per sistemi outdoor professionali.
IP65OutletFaston 1/4"
Chassis · Outlet · PCB
powerCON TRUE1 TOP chassis
NAC3FPX-WOT-TOP
Outlet da pannello con terminali faston da 1/4", senza divisore isolante, dedicato al montaggio PCB.
IP65PCB onlyFaston 1/4"
Chassis · Outlet · Screw
powerCON TRUE1 TOP chassis
NAC3FPX-ST-TOP
Connettore outlet da pannello con terminali a vite per cablaggio diretto.
IP65OutletTerminali a vite
Chassis · Inlet · TOP
powerCON TRUE1 TOP chassis
NAC3MPX-TOP
Connettore inlet da pannello con terminali faston da 1/4" per applicazioni outdoor.
IP65InletFaston 1/4"
Chassis · Inlet · PCB
powerCON TRUE1 TOP chassis
NAC3MPX-WOT-TOP
Inlet da pannello con terminali faston da 1/4", senza divisore isolante, dedicato al montaggio PCB.
IP65PCB onlyFaston 1/4"

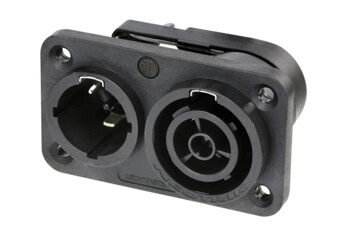

Chassis · In/Out · TOP
powerCON TRUE1 TOP chassis
NAC3PX-TOP
Combinazione inlet/outlet da pannello con terminali faston da 1/4".
IP65Inlet + outletFaston 1/4"
Scelta del connettore volante
S, L o CG: parti dal diametro del cavo
Le tre configurazioni permettono di selezionare il pressacavo più adatto, mantenendo valori elettrici e sistema di bloccaggio coerenti con la famiglia TRUE1.
Selezione rapida
Il cavo giusto. La tenuta corretta.
Verifica sempre diametro esterno, sezione dei conduttori e tipologia di cavo ammessa dalla certificazione del modello scelto.
S
6–12 mm
Per cavi con diametro esterno contenuto. Disponibile in versione femmina NAC3F-TRUE1-S e maschio NAC3M-TRUE1-S.
CG
8–13 mm
Nuova configurazione con cable gland e protezione IP65, IP66 e IP67 in condizione accoppiata.
L
10–16 mm
Per cavi di diametro maggiore. Disponibile in versione femmina NAC3F-TRUE1-L e maschio NAC3M-TRUE1-L.
Applicazioni professionali
Connessioni affidabili dove alimentazione e continuità sono critiche
La famiglia TRUE1 è pensata per sistemi professionali mobili e installati, in ambienti nei quali robustezza meccanica e protezione sono parte integrante del progetto.
Live sound
Sistemi PA, amplificazione, stage box e distribuzione di alimentazione.
Lighting
Proiettori, fixture, sistemi di controllo e installazioni per eventi.
LED wall
Cabinet, moduli, controller e sistemi visual per indoor e outdoor.
Touring
Apparati mobili sottoposti a montaggi frequenti e condizioni gravose.
Broadcast & AV
Rack, dispositivi di produzione e infrastrutture audio-video professionali.
Domande frequenti
powerCON TRUE1, in pratica
Che cosa significa CBC?
CBC indica la capacità di interruzione del circuito. I connettori TRUE1 possono essere accoppiati o disaccoppiati sotto carico quando sono installati e utilizzati correttamente, entro i valori nominali e secondo le istruzioni Neutrik.
Qual è la differenza tra le versioni S, L e CG?
La differenza principale riguarda il sistema di ingresso cavo e il diametro esterno ammesso: S copre 6–12 mm, L 10–16 mm e CG 8–13 mm. Devono essere verificati anche sezione, tipologia e certificazione del cavo.
Quando è valida la protezione IP?
Il grado di protezione dipende dal modello e dalla condizione prevista. Le versioni cable e airtight raggiungono il valore dichiarato quando accoppiate o protette con il cappuccio corretto; i modelli TOP richiedono gli accessori di tenuta indicati.
Che cosa distingue gli chassis airtight?
Le versioni airtight sono progettate per consentire test di tenuta del dispositivo in produzione e offrono protezione IP65, IP66 e IP67 quando accoppiate o con cappuccio chiuso.
Perché non sono presenti i precedenti NAC3FX-W-TOP e NAC3MX-W-TOP?
Neutrik li indica come modelli in phase-out. La selezione proposta in questa pagina è focalizzata sui prodotti attuali e sui connettori chassis ancora presenti nella gamma TRUE1.
Installazione e cablaggio
Il collegamento di connettori di alimentazione deve essere eseguito da personale qualificato, rispettando istruzioni di montaggio, valori nominali, accessori di tenuta e normative applicabili.
