ICS-H4
Scheda di ingresso con quattro HDMI 2.0 per configurazioni 4x4 completamente HDMI, ideale per sale presentation, display multipli e routing sorgenti standard.
4 HDMI
HDMI 2.0
4K60

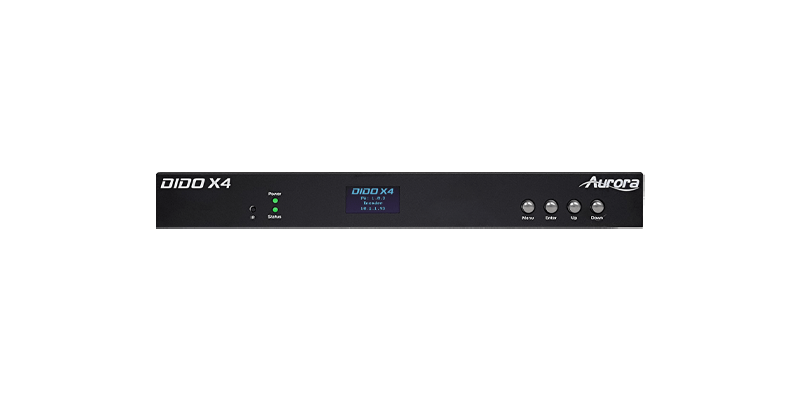

Aurora Multimedia DIDO X4
DIDO X4 scaler matrix 4x4 con effetti video.
Processore video 4x4 per installazioni AV professionali: quattro ingressi, quattro uscite HDMI con scaling indipendente, windowing fino a quattro sorgenti, video wall, edge blending, chroma keying, OSD, pattern generator e USB 3.1 capture per Zoom Rooms, Teams e WebEx.
4x4
Scaler matrix con quattro ingressi e quattro uscite HDMI.
4K60
Supporto video fino a 4K2K 4:4:4 @ 60 Hz.
USB 3.1
Capture output integrato per piattaforme UC e videoconferenza.
Many devices in one
Matrix, scaler, multiviewer, video wall processor, effects processor, pattern generator e USB capture in un unico chassis.
4x4 Scaler Matrix Processor
Controllo completo su sorgenti, uscite e contenuti visuali.
DIDO X4 consente di indirizzare gli ingressi verso una qualsiasi delle quattro uscite HDMI, con processori quad scaler, effetti video avanzati e funzioni pensate per sale conferenza, boardroom, education, digital signage, control room e ambienti live.
Matrix, scaler e processore effetti in un solo prodotto
Ogni uscita HDMI dispone di scaling indipendente. Il sistema può visualizzare fino a quattro sorgenti in windowing, creare layout multiviewer, gestire video wall con rotazione immagine, eseguire edge blending per proiettori side-by-side e usare chroma keying per sovrapporre sorgenti video.
Quad scaler
Quattro uscite, quattro scaling indipendenti
Ogni uscita HDMI può essere gestita in modo indipendente, permettendo formati diversi, layout personalizzati e configurazioni multi-display.
USB capture
Dalla matrice alla videoconferenza
L’uscita USB 3.1 capture porta il segnale elaborato verso un computer, semplificando l’interfacciamento con Zoom Rooms, Teams e WebEx.
Controllo
Web server, RS-232, IR e pannello frontale

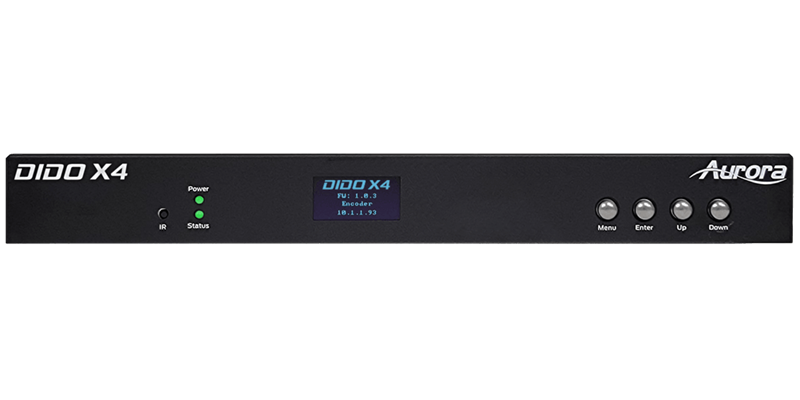

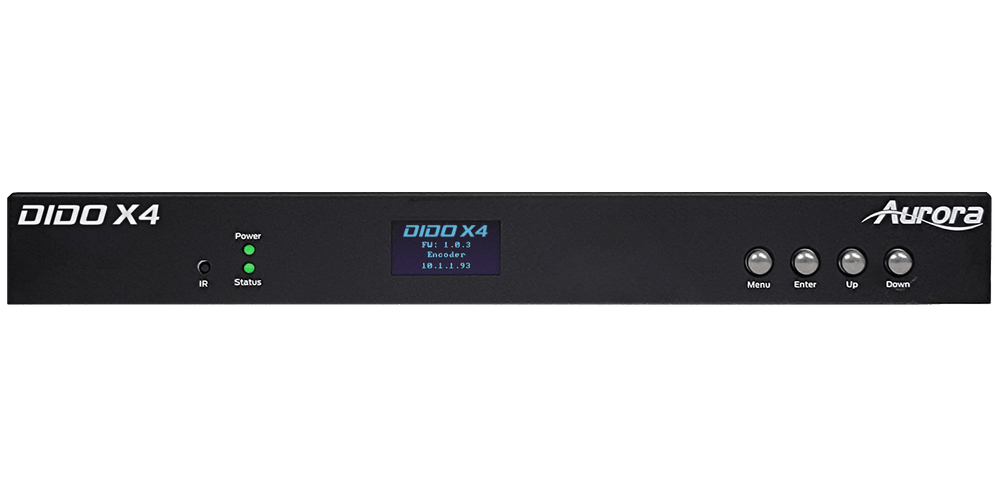

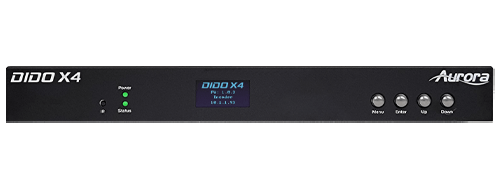

La gestione può avvenire tramite LAN 1G, web server integrato, RS-232, IR bidirezionale, keypad frontale e display OLED.
Video wall
Gestione videowall con rotazione immagine, modalità portrait e configurazioni jigsaw puzzle per installazioni multi-display.
Edge blending
Contrast edge blending su due uscite per applicazioni con proiettori side-by-side e superfici di proiezione estese.
Chroma keying
Sovrapposizione di sorgenti video su altre sorgenti per presentazioni evolute, grafiche, overlay e contenuti compositi.
Diagnostica video
Pattern generator, color bar, moving pattern, hash e strumenti utili per verifica del segnale e supporto alla messa in servizio.
Schede di ingresso
Tre configurazioni per adattarsi al progetto.
Lo slot di ingresso permette di scegliere la configurazione più adatta tra HDMI, DisplayPort, USB-C e 12G-SDI, mantenendo le quattro uscite HDMI e il processamento video del sistema.
ICS-M1
Scheda multi-ingresso con due HDMI, un DisplayPort e una USB-C, pensata per ambienti BYOD e sale in cui convivono sorgenti professionali e laptop.
2 HDMI
DisplayPort
USB-C
ICS-M2
Scheda multi-ingresso con HDMI, DisplayPort, USB-C e 12G-SDI, indicata quando il sistema deve integrare sorgenti AV, PC e segnali video professionali.
HDMI
USB-C
12G-SDI
Workflow video
Un processore per presentare, comporre, scalare e acquisire.
DIDO X4 è utile quando la distribuzione video non deve limitarsi al semplice switching: la matrice deve poter elaborare le sorgenti, creare layout, correggere il formato, gestire display multipli e inviare il risultato verso sistemi UC.
Presentation
Switching fluido tra sorgenti
Ingressi multipli, auto sense switching, OSD e controllo da rete permettono di gestire sale con più sorgenti locali e più display.
Processing
Windowing, multiviewer e overlay
Fino a quattro sorgenti possono essere visualizzate localmente su una delle quattro uscite, con layout, compositing e funzioni grafiche evolute.
Capture
Output USB 3.1 verso PC
Il segnale elaborato può essere acquisito da computer e utilizzato in piattaforme di videoconferenza o streaming come sorgente video.
I/O e controllo
Quattro uscite HDMI, USB capture, LAN PoE+, RS-232 e IR.

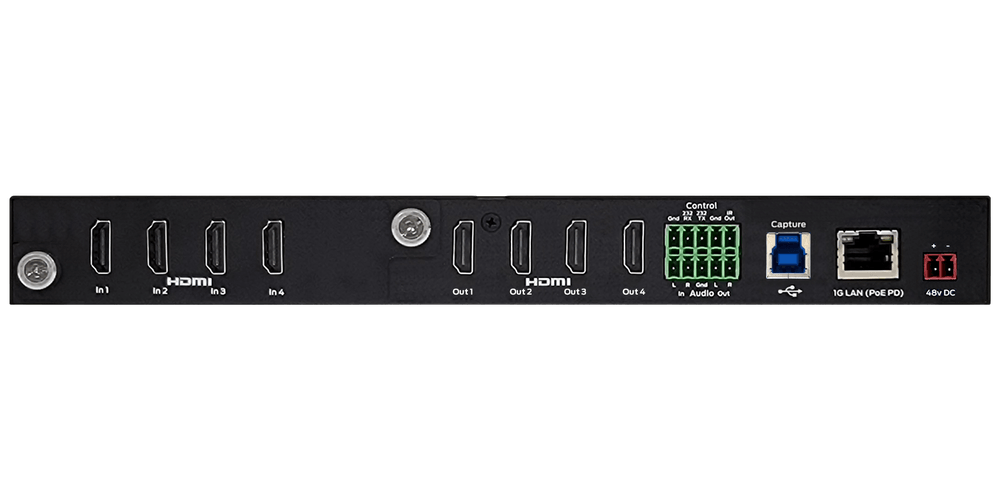

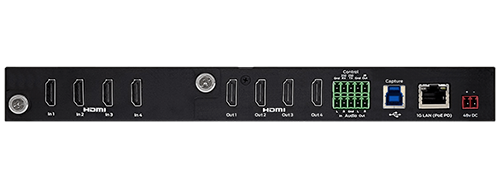

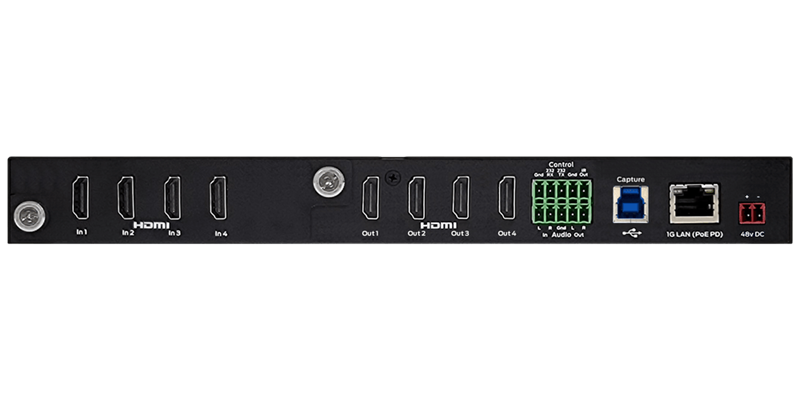

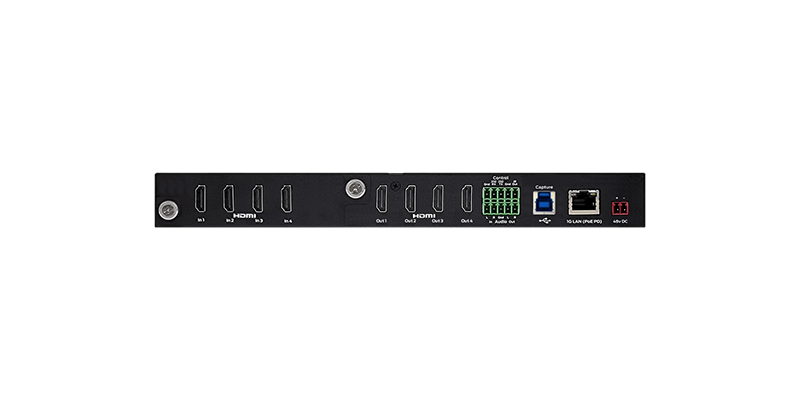

Il pannello posteriore integra uscite HDMI, audio analogico, capture USB, LAN 1G PoE, alimentazione 48 V DC, controllo seriale e IR bidirezionale. La configurazione varia in base alla scheda di ingresso scelta.
Specifiche tecniche
DIDO X4.
Matrix scaler 4x4 in chassis compatto, con elaborazione video 4K60, audio analogico, LAN PoE+, USB capture, controllo locale e remoto.
Specifiche principali
| Parametro | DIDO X4 |
|---|---|
| Tipologia | 4x4 scaler matrix processor con USB capture output |
| Ingressi video | ICS-H4: 4 HDMI 2.0; ICS-M1: 2 HDMI, 1 DisplayPort, 1 USB-C; ICS-M2: 1 HDMI, 1 DisplayPort, 1 USB-C, 1 12G-SDI |
| Uscite HDMI | 4 HDMI 2.0 con scaling indipendente |
| Supporto video | Fino a 4K2K 4:4:4 @ 60 Hz |
| Video bandwidth | 600 MHz |
| Scaler | Quad scaler processors |
| Effetti video | Image rotation, video wall, windowing, OSD, edge blending, chroma keying |
| Windowing | Fino a 4 sorgenti localmente su una qualsiasi delle 4 uscite |
| Pattern generator | Color bar, moving pattern, hash e altri pattern diagnostici |
| USB capture | USB 3.1 Type-B, risoluzione massima 4K30 4:4:4 |
| Audio analogico | Stereo line in/out |
| Audio support | Fino a 32 canali con funzionalità break-away |
| Audio di rete | Dante/AES67 IP 2 canali opzionale |
| LAN | RJ-45 10/100/1000M PoE+ |
| Controllo | Web server integrato, RS-232 fino a 115k baud, IR bidirezionale, keypad frontale e OLED |
| Auto sense switching | Supportato |
| Chassis | Custodia in alluminio nero |
| Dimensioni | 10,5” × 8” × 1,22” |
| Peso | 2 lb 4,6 oz / 1,04 kg |

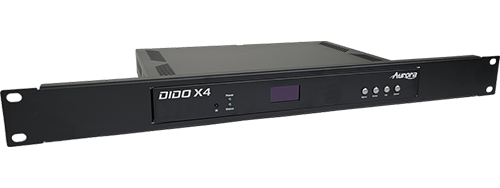

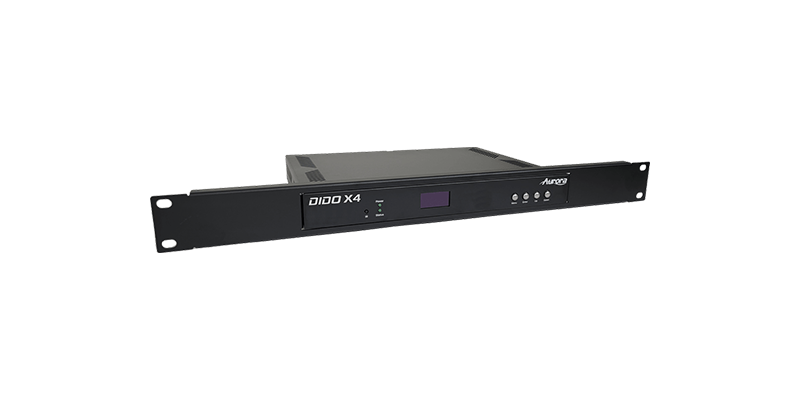

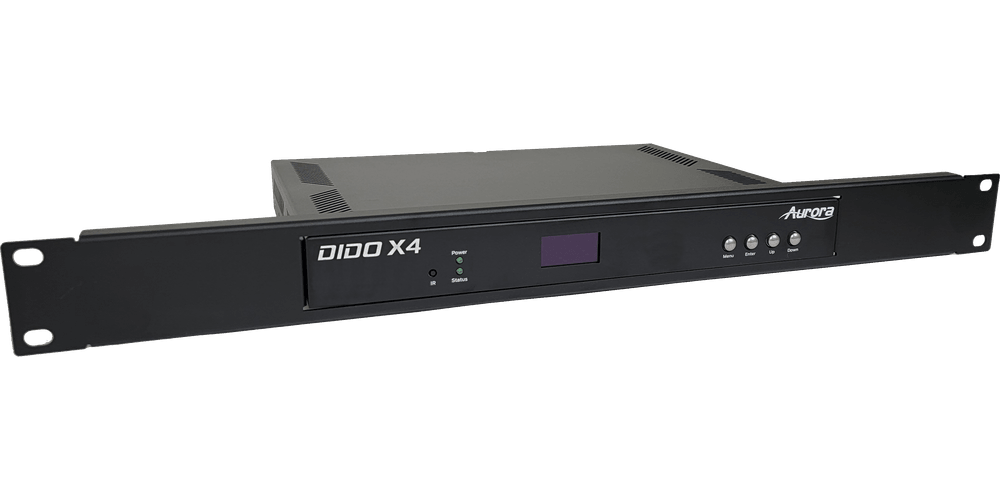

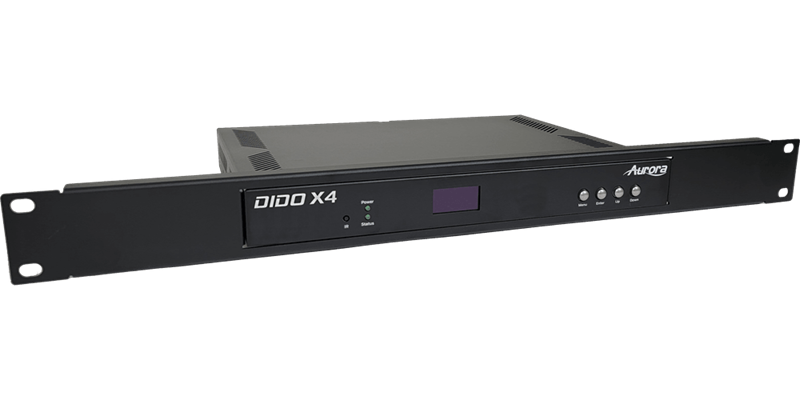

| Montaggio | Rack mount opzionale; montaggio sotto tavolo o a parete incluso |
| Alimentazione | 48 V DC oppure PoE+ da LAN |
| Consumo massimo | 25 W |
| Temperatura operativa | 0–40 °C |
| Temperatura di storage | -20–60 °C |
| Umidità relativa | 20–90% RH senza condensa |
Applicazioni
Dove DIDO X4 fa la differenza.
La combinazione tra matrix, scaling, effetti video, video wall e USB capture rende DIDO X4 adatto a spazi dove contenuti diversi devono essere gestiti, composti e distribuiti con precisione.
Meeting room e boardroom
Gestione di più sorgenti, display locali, layout multiviewer e output USB capture verso piattaforme UC per sale riunioni evolute.
UC
BYOD
Capture
Control room e regie
Routing 4x4, windowing, multiviewer, OSD e diagnostica video supportano sale controllo, regie AV e ambienti tecnici con più sorgenti.
Multiviewer
OSD
Rack
Education e auditorium
Presentazioni multi-sorgente, proiezioni affiancate, video wall, scaling indipendente e acquisizione USB per aule ibride e auditorium didattici.
Education
4K60
Video Wall
Ecosistema Aurora
Processamento, distribuzione e controllo nella stessa architettura.
DIDO X4 può lavorare accanto alle soluzioni Aurora dedicate alla distribuzione AV over IP, al controllo e alle sale conferenza distribuite.
VPX Series
Gamma Aurora per AV over IP su rete Gigabit, con transceiver, wall plate, receiver SDM, UC, USB-C, HDMI e gestione software.
AVoIP
1G
4K
ReAX Room
Soluzione di sala con postazioni SmartSpeak, audio Dante/AES67, DSP, AV over IP, room booking, controllo distribuito e gestione centralizzata.
Meeting Room
Dante
ReAX
SmartSpeak
Pannelli desktop con microfono beamforming Dante/AES67, speaker integrato, controllo ReAX, funzioni meeting e AV over IP nelle versioni DV.
Touch
Beamforming
Dante
Catalogo e download
DIDO X4.
Catalogo Leading Technologies
Pagine ufficiali e schede tecniche
Porta DIDO X4 nel tuo progetto AV.
Leading Technologies supporta system integrator, progettisti e aziende nella configurazione di sistemi Aurora con matrix scaling 4x4, video wall, windowing, USB capture, controllo IP, audio Dante/AES67 opzionale e integrazione con sale conferenza, education, corporate e control room.
