Steering elettronico
Inclinazione verticale regolabile da +40° a −40° senza modificare il montaggio fisico dell'array.
Digitally steerable arrays
Direziona il suono. Controlla lo spazio.
AtlasIED Aimline riunisce gli array digitali steerable ALX-D e le colonne passive ALX-P in una famiglia a profilo sottile, progettata per migliorare intelligibilità, copertura e integrazione architettonica negli ambienti acusticamente complessi.
11Modelli Aimline
7Array digitali ALX-D
4Colonne passive ALX-P
120°Dispersione orizzontale
AtlasIED Aimline
Due architetture per portare il suono dove serve.
ALX-D integra amplificazione, DSP e beam steering digitale per modellare elettronicamente il fascio verticale. ALX-P utilizza invece un'architettura passiva a dispersione controllata, da abbinare a un amplificatore esterno quando non è richiesta la gestione digitale del fascio.
Controllo digitale del fascio
Ogni trasduttore diventa un punto di controllo indipendente.
DSP e amplificazione distribuiti lungo l'intera colonna permettono di concentrare l'energia acustica sulle aree occupate, migliorando il rapporto tra suono diretto e riverberato.
Apertura variabile
Il fascio verticale può essere modellato tra 5° e 40°, adattandosi alla profondità e alla geometria dell'area d'ascolto.
Centro acustico regolabile
La sorgente apparente può essere spostata lungo la colonna per ottimizzare la proiezione in relazione all'altezza di installazione.
Configurazioni multibeam
Da ALX-8D in avanti è possibile creare fasci separati per platea, balconata e ulteriori zone.
01 / Dispersione
Copertura uniforme, meno energia sulle superfici riflettenti.
La dispersione orizzontale di 120° mantiene una copertura ampia, mentre il controllo verticale limita l'eccitazione di soffitti, pareti e superfici dure. Il risultato è una maggiore chiarezza del parlato in spazi con tempi di riverbero elevati.
02 / Scalabilità
Undici modelli, dalla colonna passiva al beam steering digitale.
La famiglia comprende sette array digitali ALX-D e quattro colonne passive ALX-P. Le diverse lunghezze permettono di adattare portata, controllo della direttività e impatto architettonico alle caratteristiche dello spazio.
03 / Integrazione
Una colonna sottile progettata per l'architettura.
Il cabinet compatto riduce l'impatto visivo e consente di integrare Aimline in luoghi di culto, auditorium, terminal e spazi storici. Le finiture nere o bianche semplificano il coordinamento con pareti e superfici.
04 / Intelligibilità
Il messaggio resta comprensibile anche a grande distanza.
La concentrazione dell'energia sulle aree occupate aumenta la componente diretta e limita il contributo riverberato. Voce, paging e messaggistica critica mantengono definizione in ambienti difficili e molto estesi.
Dante, AES67 e software Aimline
Audio, controllo e telemetria su una piattaforma integrata.
Gli array ALX-D integrano connettività di rete, ingressi analogici e AES/EBU. Il software Aimline gestisce in tempo reale beam steering, configurazione, monitoraggio e indirizzamento automatico, senza processori esterni dedicati.
Dante e AES67
2 ingressi analogici
2 ingressi AES/EBU
Telemetria integrata
Auto addressing
GLOBALCOM e GCK
Gamma AtlasIED Aimline
Scegli portata, controllo e pressione sonora adatti al progetto.
La famiglia comprende sette array digitali steerable ALX-D, da 4 a 48 trasduttori, e quattro colonne passive ALX-P, da 4 a 16 trasduttori. Le due serie condividono il profilo architettonico sottile e una dispersione progettata per ambienti acusticamente difficili.
01
Array digitale steerable compatto a 4 trasduttori

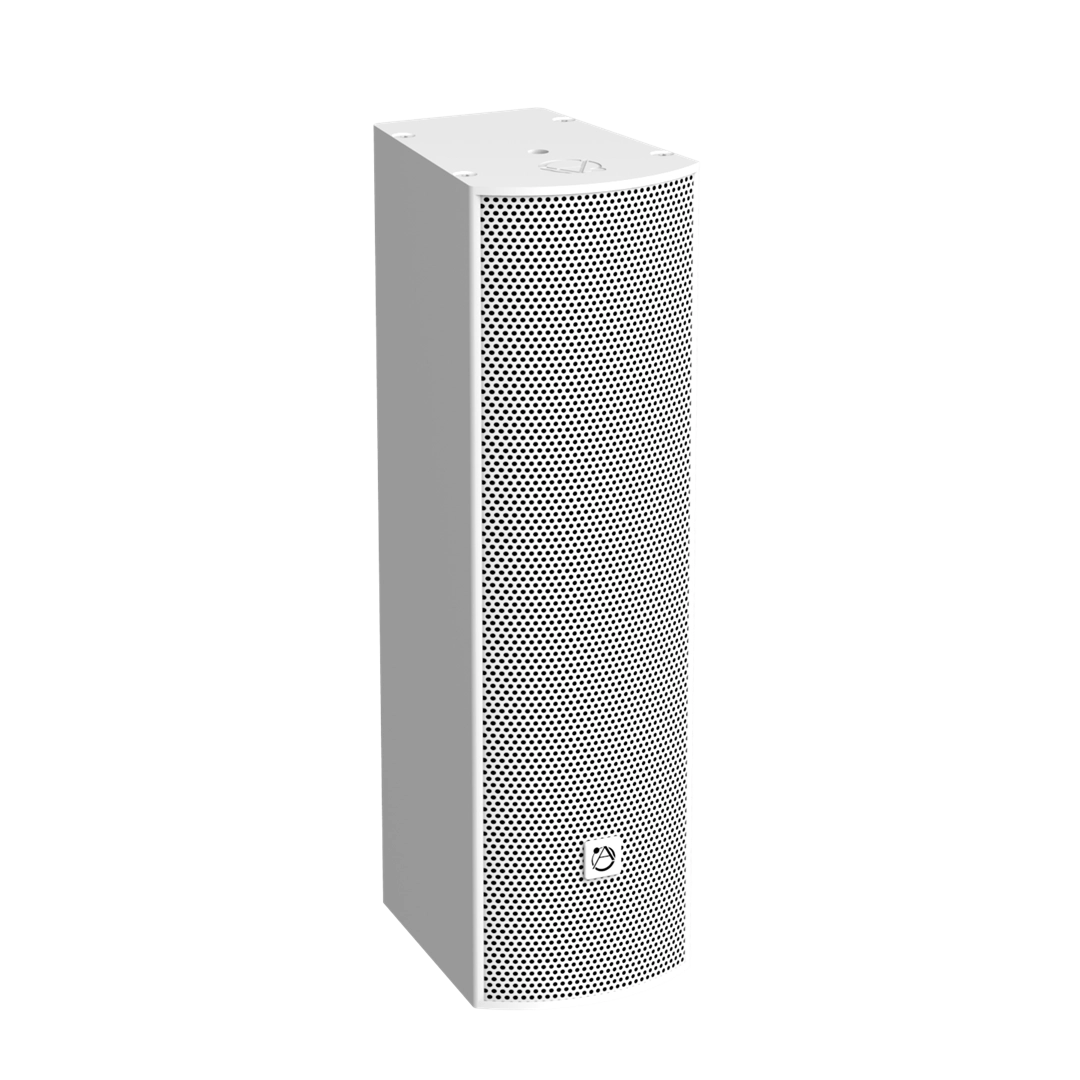

ALX-4D
Copertura precisa per distanze contenute
AtlasIED Aimline ALX-D
ALX-4D
ALX-4D è il modello più compatto della gamma Aimline ALX-D. Integra quattro trasduttori full-range da 4", ciascuno pilotato da un canale di amplificazione in Classe D e da un DSP dedicato. È indicato per ambienti nei quali servono elevata intelligibilità, controllo verticale del fascio e un ingombro architettonico minimo.
Trasduttori4 × 4" al neodimio
Canali DSP / amplificazione4 / 4
Risposta in frequenza100 Hz – 18 kHz
Dispersione120° H · 5°–40° V
Steering verticale+40° / −40°
Portata indicativaFino a 10 m
BeamSingolo
Dimensioni412 × 120 × 167 mm
02
Array digitale steerable a 8 trasduttori

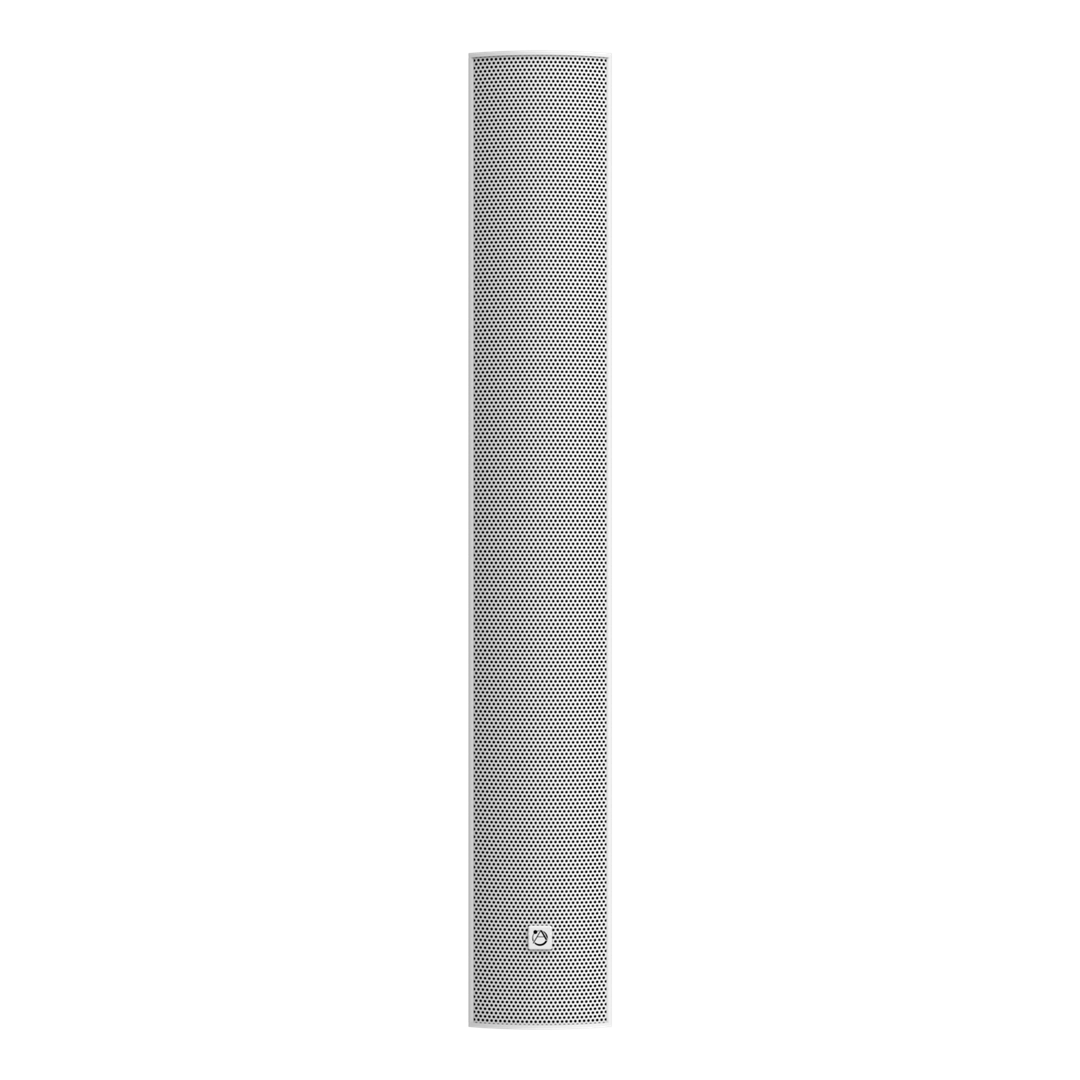

ALX-8D
Multibeam per spazi medio-piccoli
AtlasIED Aimline ALX-D
ALX-8D
ALX-8D combina otto trasduttori da 4" con otto canali DSP e otto canali di amplificazione. La tecnologia multibeam consente di modellare più fasci verticali indipendenti, migliorando la copertura in sale con balconate, gradinate o aree di ascolto separate.
Trasduttori8 × 4" al neodimio
Canali DSP / amplificazione8 / 8
Risposta in frequenza100 Hz – 18 kHz
Dispersione120° H · 5°–40° V
Steering verticale+40° / −40°
Portata indicativaFino a 20 m
BeamMultibeam
Dimensioni812 × 119 × 167 mm
03
Array digitale steerable a 16 trasduttori

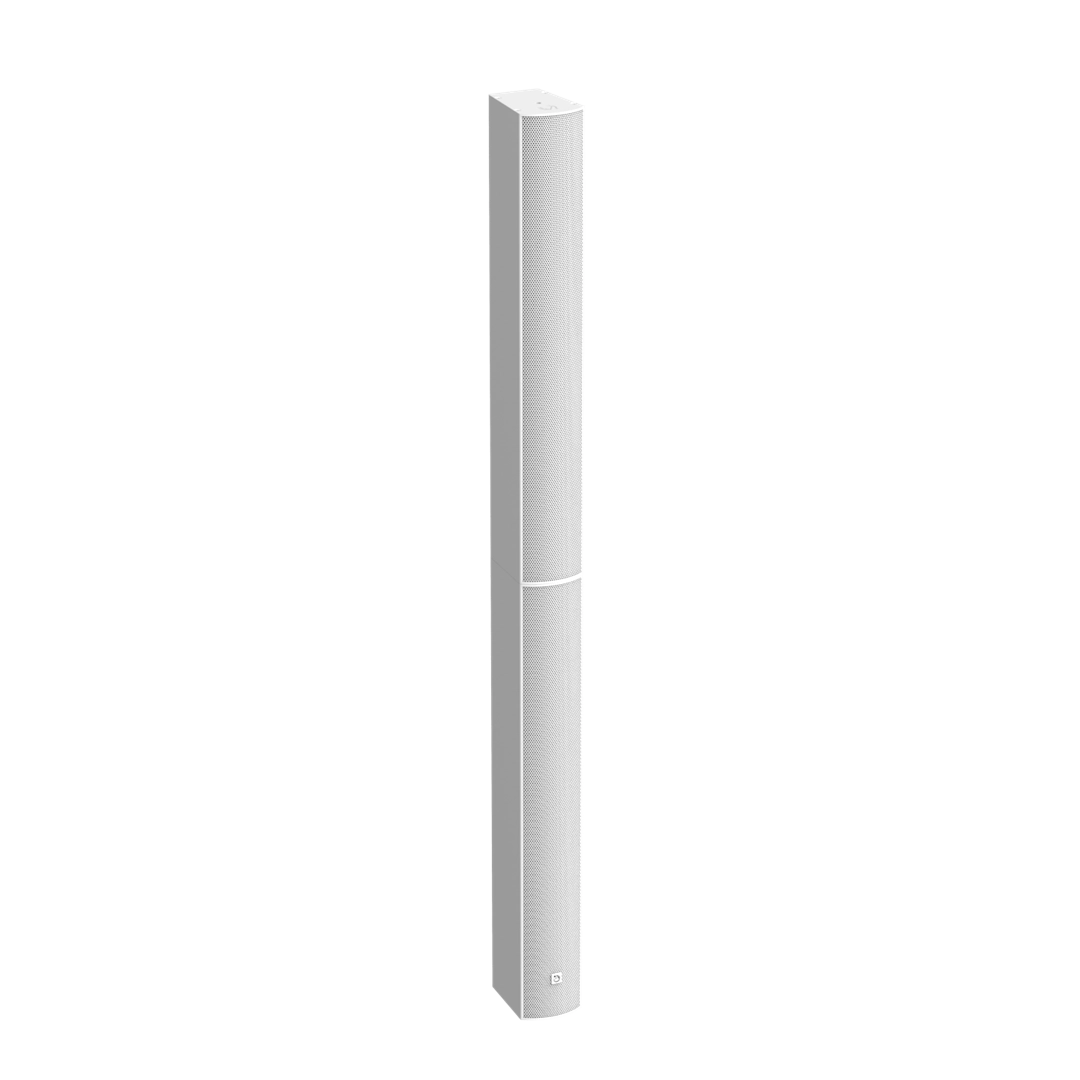

ALX-16D
Maggiore controllo sulle basse frequenze
AtlasIED Aimline ALX-D
ALX-16D
ALX-16D estende il controllo del fascio alle frequenze più basse e aumenta la portata utile del sistema. I sedici canali indipendenti permettono una gestione granulare della direttività verticale, con configurazioni multibeam per ambienti riverberanti e aree d'ascolto articolate.
Trasduttori16 × 4" al neodimio
Canali DSP / amplificazione16 / 16
Risposta in frequenza100 Hz – 18 kHz
SPL a 30 m100 dB
Controllo LF del fascioFino a 400 Hz
Portata indicativaFino a 40 m
BeamMultibeam
Dimensioni1624 × 119 × 167 mm
04
Array digitale steerable a 24 trasduttori

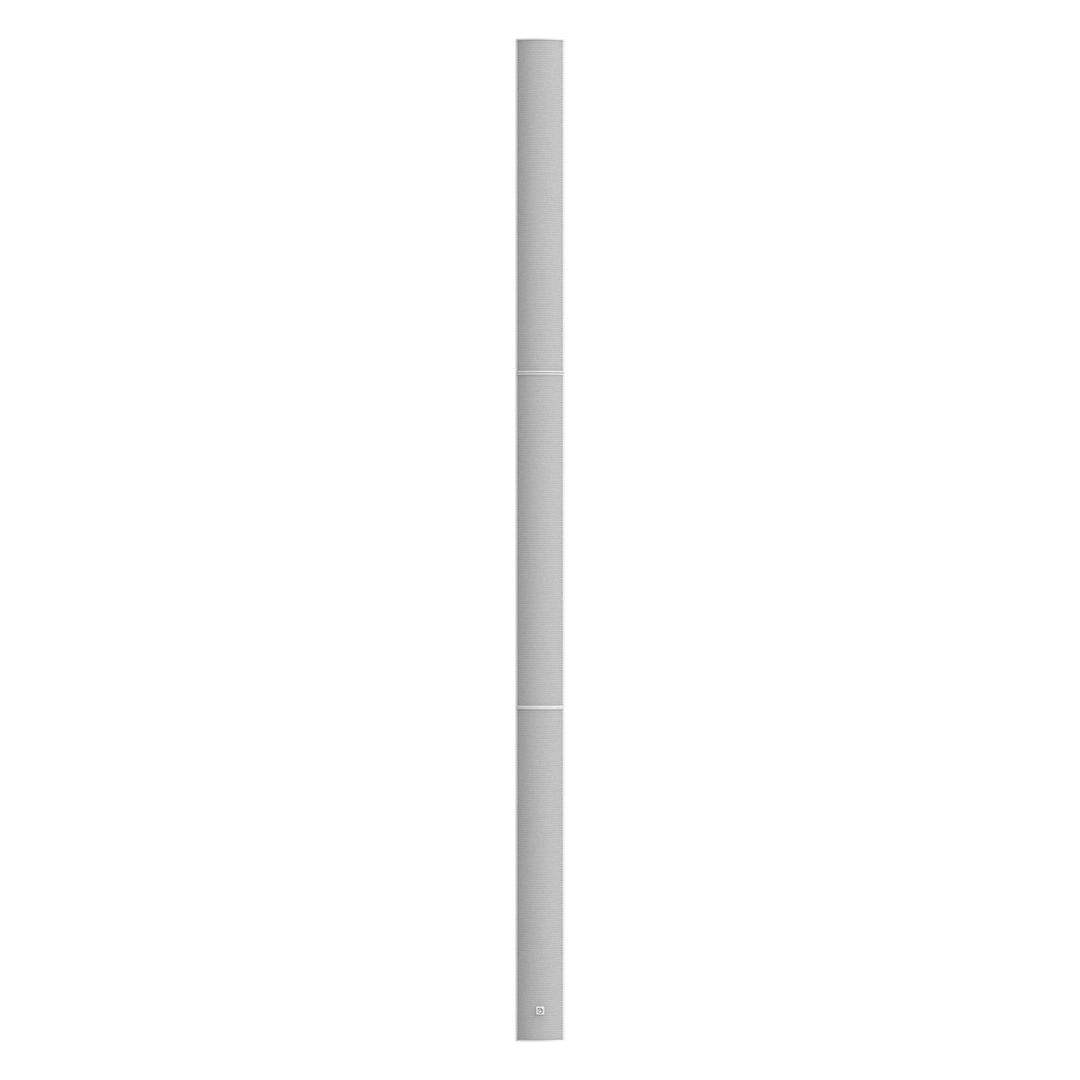

ALX-24D
Copertura estesa per grandi volumi
AtlasIED Aimline ALX-D
ALX-24D
ALX-24D è progettato per spazi di grandi dimensioni nei quali occorre mantenere il suono concentrato sulle aree occupate e limitare l'energia inviata verso superfici riflettenti. I ventiquattro trasduttori amplificati e processati singolarmente assicurano elevata precisione nella formazione del fascio.
Trasduttori24 × 4" al neodimio
Canali DSP / amplificazione24 / 24
Risposta in frequenza60 Hz – 18 kHz
SPL a 30 m103 dB
Controllo LF del fascioFino a 250 Hz
Portata indicativaFino a 60 m
BeamMultibeam
Dimensioni2436 × 119 × 167 mm
05
Array digitale steerable a 32 trasduttori

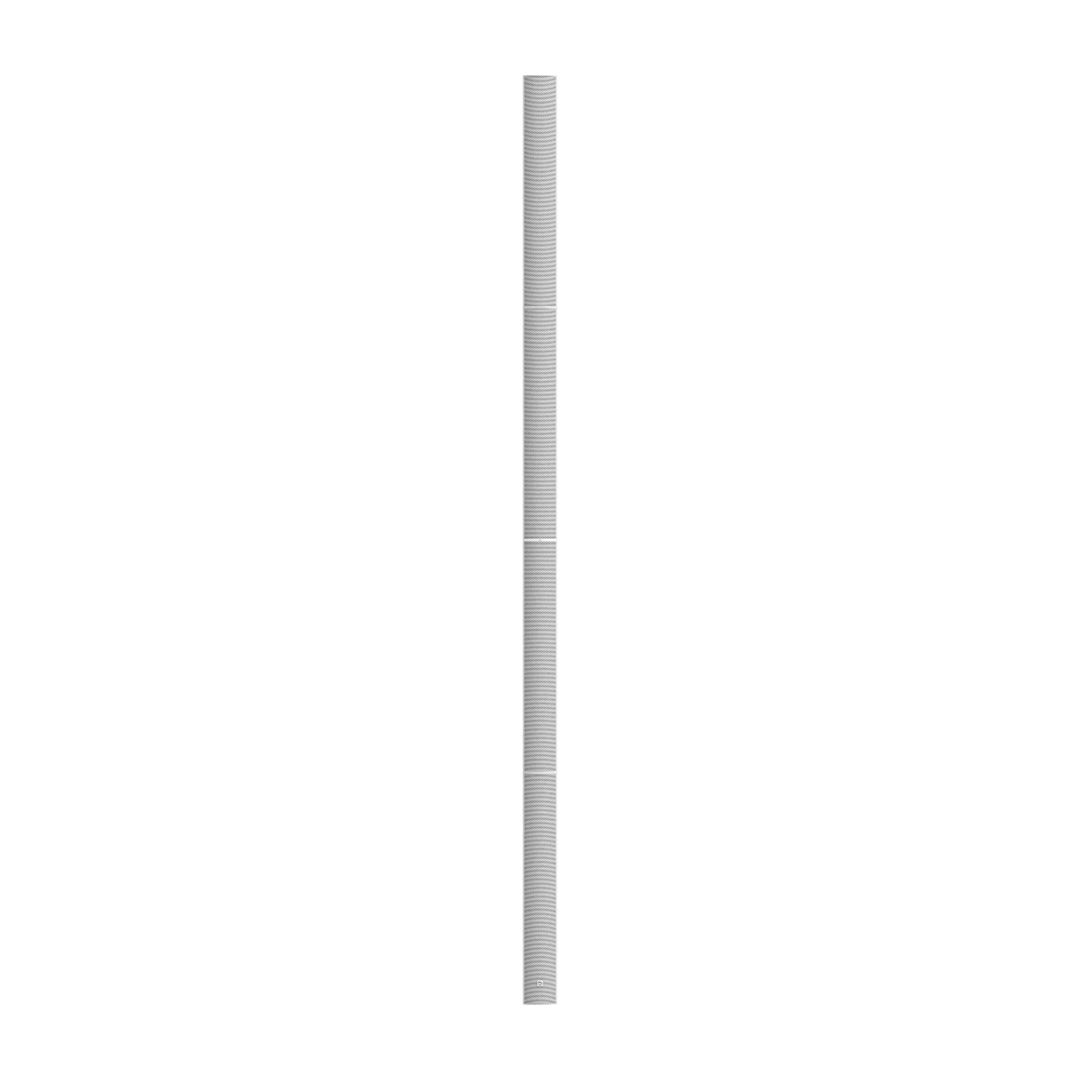

ALX-32D
Elevata intelligibilità su lunghe distanze
AtlasIED Aimline ALX-D
ALX-32D
ALX-32D aumenta la capacità di proiezione e il controllo verticale per auditorium, terminal, luoghi di culto e grandi spazi pubblici. La struttura modulare mantiene una sezione estremamente sottile, mentre il software Aimline consente di regolare in tempo reale inclinazione, apertura e posizione dei fasci.
Trasduttori32 × 4" al neodimio
Canali DSP / amplificazione32 / 32
Risposta in frequenza60 Hz – 18 kHz
SPL a 30 m107 dB
Controllo LF del fascioFino a 200 Hz
Portata indicativaFino a 80 m
BeamMultibeam
Dimensioni3248 × 119 × 167 mm
06
Array digitale steerable a 40 trasduttori

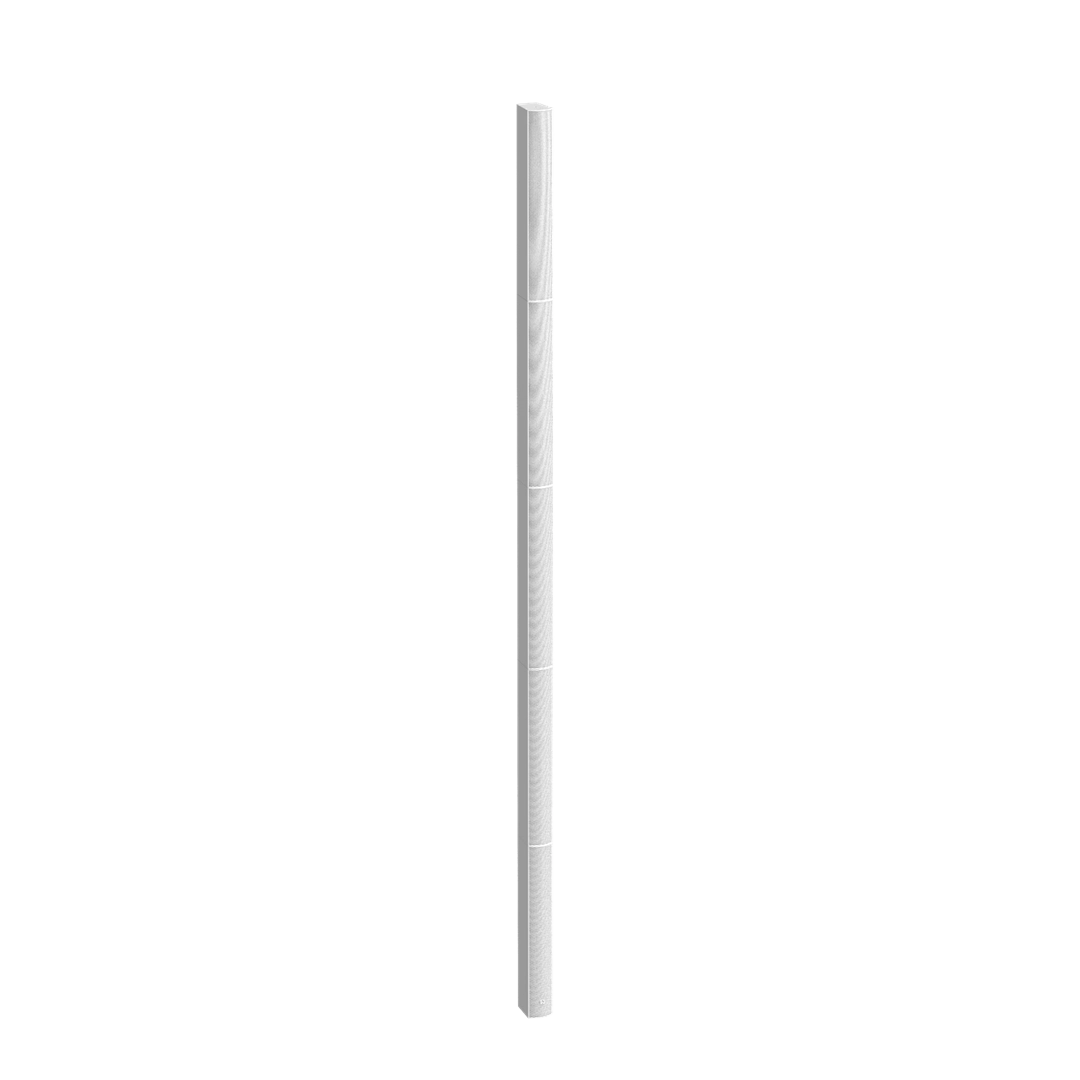

ALX-40D
Proiezione controllata fino a 90 metri
AtlasIED Aimline ALX-D
ALX-40D
ALX-40D offre quaranta canali indipendenti di amplificazione e DSP per applicazioni che richiedono elevata portata e un controllo accurato della distribuzione sonora. La possibilità di spostare il centro acustico lungo la colonna semplifica l'allineamento del sistema con le aree da coprire.
Trasduttori40 × 4" al neodimio
Canali DSP / amplificazione40 / 40
Risposta in frequenza100 Hz – 18 kHz
SPL a 30 m110 dB
Controllo LF del fascioFino a 150 Hz
Portata indicativaFino a 90 m
BeamMultibeam
Dimensioni4060 × 119 × 167 mm
07
Array digitale steerable a 48 trasduttori

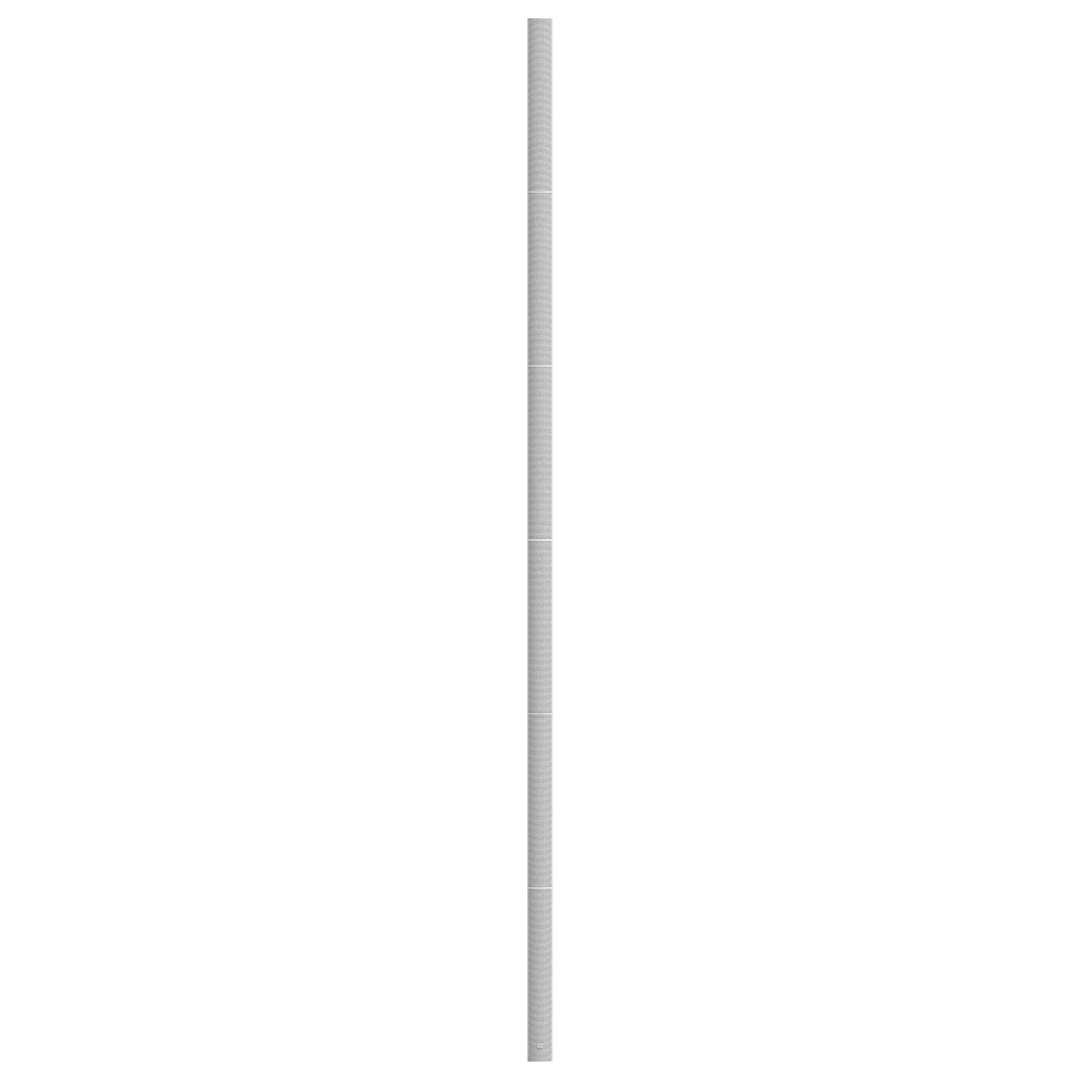

ALX-48D
Massima portata e controllo della gamma
AtlasIED Aimline ALX-D
ALX-48D
ALX-48D è il modello di vertice della serie. Quarantotto trasduttori, quarantotto DSP e quarantotto canali di amplificazione consentono di ottenere una copertura controllata fino a 100 metri, con gestione multibeam e controllo del fascio esteso verso le basse frequenze.
Trasduttori48 × 4" al neodimio
Canali DSP / amplificazione48 / 48
Risposta in frequenza60 Hz – 18 kHz
SPL a 30 m113 dB
Controllo LF del fascioFino a 90 Hz
Portata indicativaFino a 100 m
BeamMultibeam
Dimensioni4872 × 149 × 167 mm
Serie passiva ALX-P
Dispersione controllata, senza elettronica integrata.
Le colonne ALX-P impiegano trasduttori full-range da 4" al neodimio in un cabinet sottile di alluminio estruso. Richiedono un amplificatore esterno e offrono una direttività fissa studiata per ridurre l'energia inviata verso superfici riflettenti.
08
Colonna passiva compatta a 4 trasduttori
ALX-4P
Copertura controllata in formato essenziale
AtlasIED Aimline ALX-P
ALX-4P
ALX-4P è la colonna passiva più compatta della famiglia Aimline. Utilizza quattro trasduttori full-range da 4" al neodimio in un cabinet sottile di alluminio estruso ed è progettata per applicazioni nelle quali servono intelligibilità, dispersione verticale controllata e un impatto architettonico minimo.
Trasduttori4 × 4" full-range
ArchitetturaPassiva
DirettivitàDispersione fissa controllata
AmplificazioneEsterna
CabinetAlluminio estruso slim
FinitureBianco o nero
ConfigurazioneColonna singola o cascata
ApplicazioniSpeech e audio distribuito
09
Colonna passiva a 8 trasduttori
ALX-8P
Maggiore controllo e proiezione
AtlasIED Aimline ALX-P
ALX-8P
ALX-8P amplia la superficie radiante con otto trasduttori full-range da 4". La configurazione passiva consente l’abbinamento con amplificatori esterni e offre una copertura controllata per luoghi di culto, sale conferenze, atri e spazi riverberanti nei quali il sistema deve restare visivamente discreto.
Trasduttori8 × 4" full-range
ArchitetturaPassiva
DirettivitàDispersione fissa controllata
AmplificazioneEsterna
CabinetAlluminio estruso slim
FinitureBianco o nero
ConfigurazioneColonna singola o cascata
ApplicazioniSpazi riverberanti
10
Colonna passiva a 12 trasduttori
ALX-12P
Copertura estesa senza DSP integrato
AtlasIED Aimline ALX-P
ALX-12P
ALX-12P integra dodici trasduttori full-range da 4" in una colonna passiva ad alte prestazioni. La maggiore lunghezza migliora il controllo della dispersione verticale e rende il modello adatto ad ambienti profondi o caratterizzati da superfici riflettenti, mantenendo un profilo architettonico sottile.
Trasduttori12 × 4" full-range
ArchitetturaPassiva
DirettivitàDispersione fissa controllata
AmplificazioneEsterna
CabinetAlluminio estruso slim
FinitureBianco o nero
InstallazioneMontaggio verticale
ApplicazioniCoperture medio-estese
11
Colonna passiva a 16 trasduttori
ALX-16P
Massimo controllo nella serie ALX-P
AtlasIED Aimline ALX-P
ALX-16P
ALX-16P è il modello più esteso della serie passiva Aimline. I sedici trasduttori full-range da 4" aumentano la capacità di proiezione e il controllo verticale rispetto alle configurazioni più corte, offrendo una soluzione elegante per auditorium, terminal, luoghi di culto e altri spazi acusticamente complessi.
Trasduttori16 × 4" full-range
ArchitetturaPassiva
DirettivitàDispersione fissa controllata
AmplificazioneEsterna
CabinetAlluminio estruso slim
FinitureBianco o nero
InstallazioneMontaggio verticale
ApplicazioniCoperture estese
Risorse tecniche
Progettazione, configurazione e simulazione.
Brochure Aimline
Panoramica della gamma e delle principali funzioni.
Guida all'installazione
Montaggio, cablaggio e messa in servizio degli array ALX-D.
Manuale software Aimline
Controllo del fascio, gestione del sistema e telemetria.
Software Aimline
Installer ufficiale per configurazione e controllo.
Dati EASE
File GLL per modellazione e previsione elettroacustica.
Applicazioni professionali
Controllo della direttività dove l'acustica non perdona.
Aeroporti e terminal
Paging e messaggistica intelligibili in grandi spazi caratterizzati da superfici dure e rumore ambientale.
Luoghi di culto
Copertura uniforme di navate, transetti e balconate limitando l'eccitazione delle superfici riverberanti.
Musei e spazi storici
Integrazione visiva discreta e proiezione precisa del parlato in architetture sensibili.
Aule e sale istituzionali
Elevata chiarezza della voce per assemblee, conferenze e sistemi di comunicazione.
Auditorium e lecture hall
Fasci separati per platea e balconata con copertura coerente lungo tutta la profondità della sala.
Ballroom e convention
Copertura controllata di aree estese con minimo impatto sull'allestimento architettonico.
Centri commerciali
Distribuzione del parlato e della musica in atri, gallerie e spazi con grandi superfici riflettenti.
Atri e spazi direzionali
Comunicazione chiara in ambienti aperti, multipiano o caratterizzati da elevate distanze di ascolto.

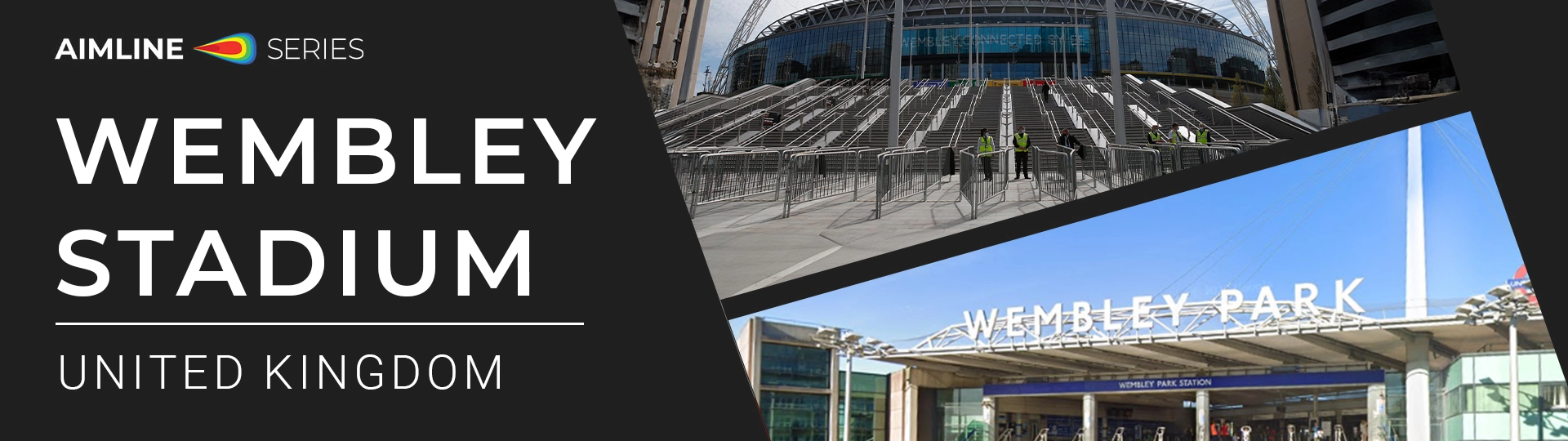

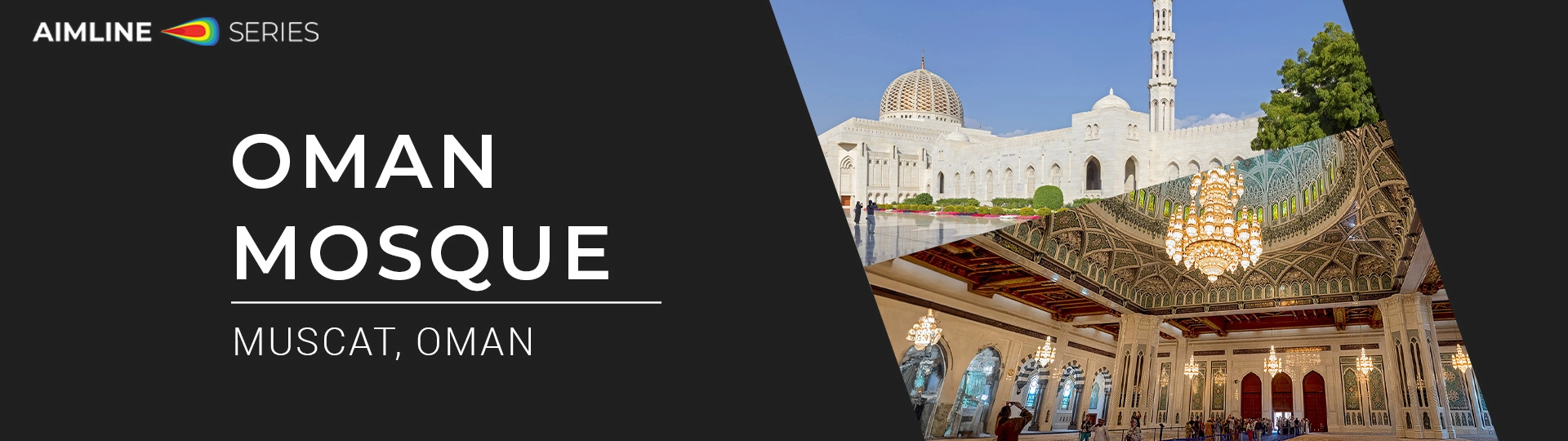

Referenze internazionali
Aimline in progetti ad alta complessità.
Domande frequenti
AtlasIED Aimline: informazioni tecniche essenziali.
Direttività, connettività, configurazione e differenze tra le serie ALX-D e ALX-P.
Qual è la differenza tra Aimline ALX-D e ALX-P?
ALX-D integra amplificazione, DSP, connettività Dante/AES67 e beam steering digitale. ALX-P è una serie passiva a dispersione fissa controllata, richiede un amplificatore esterno ed è disponibile nei modelli da 4, 8, 12 e 16 trasduttori.
Che cos'è un array digitale steerable?
È un sistema nel quale ciascun trasduttore viene amplificato e processato individualmente. Il DSP controlla fase e livello dei singoli elementi per orientare e modellare elettronicamente il fascio sonoro senza inclinare fisicamente la colonna.
Aimline ALX-D supporta Dante e AES67?
Sì. La serie integra connettività Dante e compatibilità AES67, oltre a ingressi analogici e AES/EBU, per l'integrazione in infrastrutture audio di rete e sistemi professionali distribuiti.
Qual è la differenza tra ALX-4D e i modelli superiori?
ALX-4D utilizza un singolo fascio ed è indicato per distanze contenute. Da ALX-8D in avanti è disponibile la gestione multibeam, con portata e controllo alle basse frequenze progressivamente maggiori.
È possibile creare più fasci indipendenti?
Sì. I modelli multibeam possono generare fasci separati per coprire platea, balconata o differenti aree di ascolto, limitando l'energia inviata verso superfici riflettenti.
Come si configurano gli array Aimline?
La configurazione avviene tramite il software Aimline, che permette di gestire inclinazione, apertura, posizione del centro acustico, telemetria, indirizzamento e parametri dei singoli array.
Aimline può integrarsi con GLOBALCOM?
Sì. La serie è progettata per interoperare con l'ecosistema AtlasIED, inclusi GLOBALCOM e GCK, in applicazioni di comunicazione, messaggistica critica e sistemi audio professionali.
